Skanne en hel original med egendefinert format

Hvis du vil skanne en hel original med egendefinert format, velg [Egendefinert format] som skannestørrelse.

Trykk på [Skanneinnstillinger] > [Skanneformat] > [Egendefinert] på det første skanneskjermbildet for å vise skjermbildet for egendefinert format.

Følgende tabeller forklarer hvordan originaler med egendefinert størrelse måles, og hvordan angi skanneinnstillingene på innstillingsskjermen for egendefinert format.

Hvordan måle formater

Retning og plassering av original

Innstillingsmetode for å skanne en hel original med egendefinert størrelse

I retningen Illustrasjon betjeningspanel eller Illustrasjon betjeningspanel på glassplaten eller i den automatiske dokumentmateren

Illustrasjon av originalformat

I retningen Illustrasjon betjeningspanel eller Illustrasjon betjeningspanel på glassplaten, eller i den automatiske dokumentmateren

Illustrasjon av originalformat

Skanneinnstillingene på innstillingsskjermbildet for egendefinert format

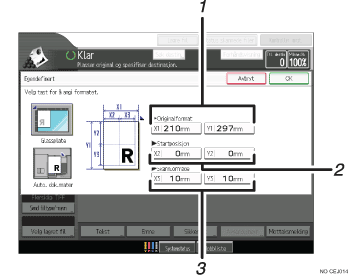

Skjermbildeillustrasjon av brukerpanelet med nummererte bildetekster

  1. Originalformat (X1 og Y1)

    Spesifiser originalens lengde og bredde.

    Skriv inn den faktiske bredden og høyden under [X1] og [Y1] respektivt, og trykk på tasten [Kryss].

  2. Startposisjon (X2 og Y2)

    Angi Startposisjon til 0 mm (0 tommer).

    Angi "0" i både [X2] og [Y2], og trykk på tasten [Kryss].

  3. Skann.område (X3 og Y3)

    Angir de samme verdiene som Originalformat (X1, Y1).

    Oppgi de samme verdiene i [X3] og [Y3] som Originalformat(henholdsvis X1 og Y1), og trykk på tasten [Kryss].

Merk

  • For X1 og Y1 kan du oppgi 140 mm (5,5 tommer) eller større.

  • Du kan ikke oppgi spesifikke verdier i [Originalformat] og [Startposisjon] når du skanner originaler med [Egendefinert]. Du må angi [Skann.område] og [Startposisjon] først, og deretter [Originalformat] hvis du vil konfigurere skanneområdet.

  • Konfigurer innstillingene som om du skulle skanne en del av en original som er større enn 140 mm hvis du vil skanne en original som er mindre enn 140 mm (5,5 tommer). For eksempel: hvis du vil skanne en CD-etikett på glassplaten, angir du X1 - X3 og Y1 - Y3 på bakgrunn av diagrammet nedenfor. Hvis du vil ha mer informasjon om skanneprosedyrer, kan du se Skanne en del av en original med egendefinert format.

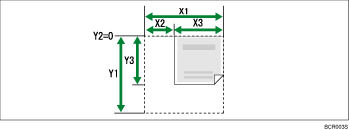

    Illustrasjon av original med egendefinert format

  • Hvis du vil ha mer informasjon om plassering av originaler, kan du se Innstilling av Type original inn.
