Veiledning til komponenter

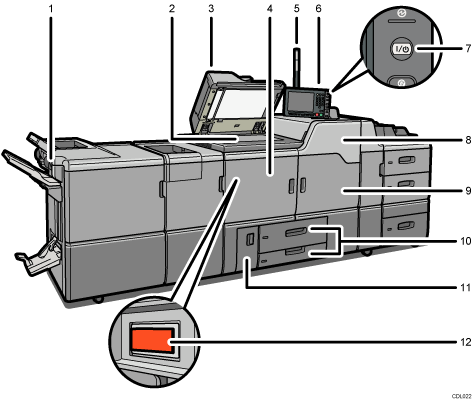

Sett forfra og fra venstre

1. Avbryt/fortsett-bryter

   Trykk på denne for å stoppe kopieringen midlertidig. Trykker du på den igjen, fortsetter kopieringen.

2. Glassplate

   Legg originalene med forsiden ned.

3. ADF

   Legg ned den automatiske dokumentmateren over originalene på glassplaten.

   Dersom du plasserer et sett med originaler i den automatiske dokmentmateren (ADM), vil denne automatisk mate inn en og en original. Tosidige originaler kan også brukes i dokumentmateren.

4. Venstre frontdeksel

   Åpne for å få tilgang til innsiden av maskinen eller for å slå hovedstrømbryteren av eller på.

5. Varsellys

   Melder om feil under utskrift, som for eksempel papirstopp eller hvis skriveren går tom for papir.

6. Kontrollpanel

   Se Kontrollpanel.

7. Driftsbryter

   Trykk for å slå strømmen på (driftsindikatoren lyser). Trykk på denne bryteren en gang til for å slå strømmen av (driftsindikatoren slukker). Se Slå maskinen På/Av.

8. Øvre høyre frontdeksel

   Åpne for å bytte tonerkassetter.

9. Høyre frontdeksel

   Åpne for å få tilgang til maskinens innvendige deler.

10. Papirmagasin (magasin 1 2)

    Legg i papiret her.

    En indikator til venstre på forsiden av magasinet lyser når papir mates.

11. Nedre venstre frontdeksel

    Åpne for å bytte beholder for brukt toner.

12. Hovedstrømbryter

    Dersom maskinen ikke fungerer etter at betjeningsbryteren er slått på, kontroller at hovedstrømbryteren er slått på. Slå den på hvis den er slått av. Se Slå maskinen På/Av.

Sett bakfra og fra høyre

1. Ventilasjonshull

   Unngå overoppheting.

2. Jordfeilbryter

   Beskytter brukerne mot elektrisk støt. Du finner mer informasjon om hvordan du kontrollerer jordfeilbryteren i Sjekke jordavledningsbryteren.
