Egyéni méretű eredeti dokumentum egész területének szkennelése
Ha nem szabvány méretű eredeti teljes területét kívánja szkennelni, szkennelési méretnek válassza az [Egyéni méret] lehetőséget.

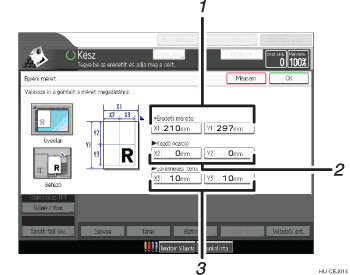

Az egyéni méret beállítási képernyőjének megjelenítéséhez a kiinduló szkenner képernyőn nyomja meg a [Szkennelési beállítások] > [Szkennelési méret] > [Egyéni méret] gombot.
A következő táblázatok bemutatják, hogyan kell lemérni az egyéni méretű eredetiket és hogyan kell megadni a szkennelési beállításokat az egyéni méret beállítások képernyőn.

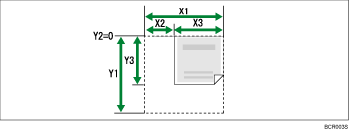

Méretek mérése
Az eredeti dokumentum tájolása és elhelyezése |
Mérési módszer az egyéni méretű eredeti dokumentum teljes területének beolvasásához. |
|---|---|
A |
|
A |
|
vagy a
tájolás az üveglapon vagy az automatikus lapadagolóban.
vagy a
tájolás az üveglapon vagy az automatikus lapadagolóban.
Szkennelési beállítások az egyéni méret beállítása képernyőn
Eredeti mérete (X1 és Y1)
Adja meg az eredeti dokumentum hosszát és szélességét.
Adja meg a tényleges szélességet és hosszúságot [X1] és [Y1] értékekben, majd nyomja meg a [
] gombot.Kezdő pozíció (X2 és Y2)
Állítsa a Kezdő pozíció értékét 0 mm-re (0 inch).
Írjon be "0" értéket mind az [X2] és [Y2] mezőbe, majd nyomja meg a [
] gombot.Szkennelési terület (X3 és Y3)
Adja meg ugyanazokat az értékeket, mint az Eredeti mérete (X1, Y1) pontban.
Írja be az [X3] és [Y3] értékekhez ugyanazokat, mint az Eredeti mérete pontban (X1 és Y1), majd nyomja meg a [
] gombot.
Az X1 és Y1 értékeknél 140 mm-t (5,5 hüvelyk) vagy nagyobb értékeket adhat meg.
Amikor eredeti dokumentumokat szkennel az [Egyéni méret] használatával, nem adhat meg meghatározott értékeket az [Eredeti méret] és a [Kezdő pozíció] értékeinek. A szkennelési terület konfigurálásához először adja meg a [Szkennelési terület] és a [Kezdő pozíció] értékeket, majd az [Eredeti mérete] értékét.
140 mm-nél (5,5 hüvelyknél) kisebb eredeti szkennelésekor úgy kell megadni a beállításokat, mintha egy 140 mm-nél (5,5 hüvelyknél) nagyobb eredetinek csak egy részét szkennelné. Például: Egy CD-borító expozíciós üveglapról való szkennelésekor az X1 - X3 és az Y1 - Y3 érétkeket a lenti táblázatnak megfelelően kell megadni. További részletekért a szkennelési eljárásokról lásd: Egyéni méret beállítása az eredeti dokumentum egy részének szkennelésekor
.
Az eredetik elhelyezésével kapcsolatos részletekért lásd: Az eredeti adagolási típusának beállítása
.
