Útmutató az alkatrészekhez

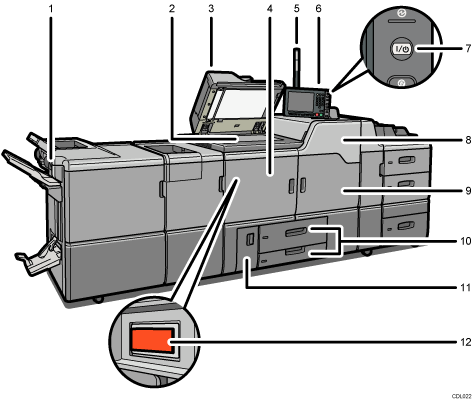

Elölnézet és baloldali nézet

1. Leállítás/Folytatás kapcsoló

   Nyomja meg a másolás pillanatnyi leállításához. Újra megnyomva folytatja a leállított műveletet.

2. Expozíciós üveglap

   Ide helyezze az eredetiket a másolandó oldallal lefelé.

3. ADF

   Hajtsa az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.

   Ha egy köteg eredetit tölt be az automatikus dokumentumadagolóba (ADF), az eredetik egymás után automatikusan beolvasásra kerülnek. A dokumentumadagoló kétoldalas eredetik esetén is használható.

4. Elülső bal fedél

   Nyissa fel a berendezés belsejéhez való hozzáféréshez vagy a főkapcsoló be- vagy kikapcsolásához.

5. Figyelmeztetés lámpa

   Jelzi a nyomtatás közben előforduló hibákat, így a papírelakadást, vagy ha kifogyott a papír.

6. Kezelőpanel

   Lásd Kezelőpanel.

7. Működéskapcsoló

   A készülék bekapcsolásához nyomja meg ezt a gombot (a működéskapcsoló jelzőlámpa kigyullad). A kikapcsoláshoz nyomja meg ismét a gombot (a működéskapcsoló jelzőlámpa elalszik). Lásd A készülék be-/kikapcsolása.

8. Elülső jobb felső fedél

   Nyissa fel a festékpatronok cseréjéhez.

9. Elülső jobb fedél

   Nyissa ki, ha hozzá kíván férni a készülék belsejéhez.

10. Papíradagolók(1. 2. adagoló)

    Ide helyezze be a papírt!

    A papír betöltésekor egy jelzőfény világít az adagoló elülső bal oldalán.

11. Elülső bal alsó fedél

    Nyissa ki a kiürült festéktartály cseréjéhez.

12. Hálózati főkapcsoló

    Amennyiben a készülék nem működik a működéskapcsoló bekapcsolását követően, ellenőrizze, hogy a főkapcsoló be van-e kapcsolva. Ha ki van kapcsolva, kapcsolja be. Lásd A készülék be-/kikapcsolása.

Hátulnézet és jobboldali nézet

1. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.

2. Érintésvédelmi kapcsoló

   Az áramütéstől védi a felhasználót. Részletekért az érintésvédelmi kapcsoló ellenőrzését illetően lásd: Az érintésvédelmi kapcsoló ellenőrzése.
