Guía de componentes

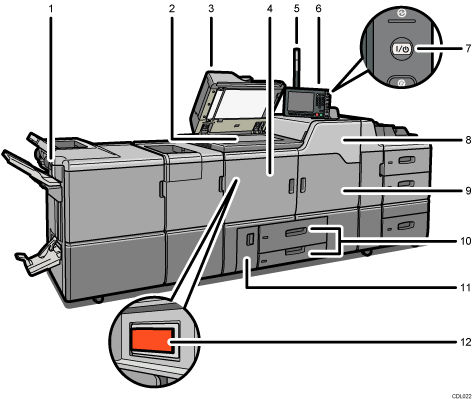

Vista delantera e izquierda

1. Interruptor Suspender/Reanudar

   Púlselo para detener momentáneamente la copia. Pulse de nuevo para reanudar la operación detenida.

2. Cristal de exposición

   Coloque aquí los originales hacia abajo.

3. Alimentador automático de documentos

   Baje el ADF sobre los originales situados sobre el cristal de exposición.

   Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno. Este alimentador de documentos se puede utilizar para originales de dos caras.

4. Tapa delantera izquierda

   Ábrala para acceder al interior de la máquina o para cambiar el interruptor principal a la posición de encendido o apagado.

5. Luz de atención

   Le informa de los errores que se produzcan durante la impresión, por ejemplo, si el papel se acaba o se atasca.

6. Panel de mandos

   Consulte Panel de mandos.

7. Interruptor de funcionamiento

   Púlselo para encender la máquina (el indicador del interruptor de funcionamiento se ilumina). Para apagar la máquina, vuelva a pulsar el interruptor (el indicador del interruptor de funcionamiento se apaga). Consulte Conectar/Desconectar la Alimentación.

8. Tapa delantera superior derecha

   Ábrala para cambiar los cartuchos del tóner.

9. Tapa delantera derecha

   Ábrala para acceder al interior de la máquina.

10. Bandejas de papel (bandejas 1 2)

    Cargue el papel aquí.

    Un indicador en el lado delantero izquierdo de la bandeja se ilumina durante la alimentación del papel.

11. Tapa frontal inferior izquierda

    Ábrala para cambiar la botella de tóner residual.

12. Interruptor de alimentación principal

    Si la máquina no funciona después de encender el interruptor de funcionamiento, compruebe si el interruptor principal de alimentación está encendido. Si está apagado, enciéndalo. Consulte Conectar/Desconectar la Alimentación.

Vista posterior y derecha

1. Orificios de ventilación

   Evitan un sobrecalentamiento.

2. Disyuntor diferencial

   Protege a los usuarios contra electrocuciones. Si desea más información sobre cómo comprobar el disyuntor, consulte Comprobación del disyuntor diferencial.
