Oversigt over maskinens komponenter

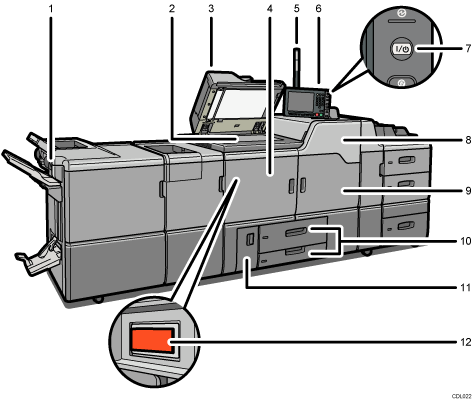

Maskinens forside og venstre side

1. Kontakten Afbryd/Genoptag

   Tryk på denne for midlertidigt at afbryde kopieringen. Et tryk mere vil genoptage den afbrudte handling.

2. Glasplade

   Anbring originalerne her med forsiden nedad.

3. ADF

   Sænk ADF'en ned over originaler, der er placeret på glaspladen.

   Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen. Denne ADF kan bruges til 2-sidede originaler.

4. Venstre frontlåge

   Åbn denne for at få adgang til maskinens indvendige dele eller for at tænde eller slukke for hovedafbryderen.

5. Varslingslampe

   Du kan blive varslet, hvis der opstår papirstop, eller hvis maskinen løber tør for papir.

6. Betjeningspanel

   Se Betjeningspanel.

7. Strømafbryder

   Tryk på knappen for at tænde for strømmen (strømindikatoren lyser). Tryk igen for at slukke (strømindikatoren slukker). Se Tilslutning og afbrydelse af strømmen.

8. Øverste højre frontlåge

   Åbn denne for at skifte tonerpatroner.

9. Højre frontlåge

   Åbn denne for at få adgang til maskinens indvendige dele.

10. Papirkassetter (kassette 1 2)

    Ilæg papir her.

    En indikator på venstre side af kassetten lyser, mens papiret indføres.

11. Nederste venstre frontlåge

    Åbn denne for at udskifte resttonerbeholderen.

12. Hovedafbryder

    Hvis maskinen ikke starter, når du trykker på strømafbryderen på betjeningspanelet, skal du kontrollere, om der er tændt på hovedafbryderen. Hvis den er slukket, skal du tænde for den. Se Tilslutning og afbrydelse af strømmen.

Maskinens bagside og højre side

1. Ventilationshuller

   Forhindrer overophedning.

2. Fejlstrømsafbryder

   Beskytter brugerne mod elektriske stød. Oplysninger om kontrol af fejlstrømsafbryderen findes under Kontrol af fejlstrømsafbryderen.
