Guia de components

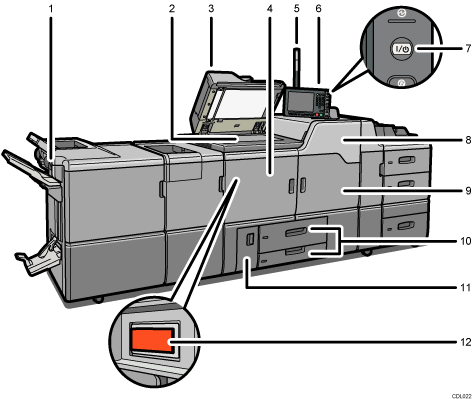

Vista frontal i esquerra

1. Interruptor Suspèn/Reprèn

   Premeu-lo per aturar momentàniament el procés de còpia. En prémer-lo altra vegada, es reprèn l'acció en procés.

2. Cristall d'exposició

   Col·loqueu els originals cara avall aquí.

3. ADF

   Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.

   Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un. Aquest ADF també es pot fer servir per a originals de dues cares.

4. Tapa frontal esquerra

   Obriu-la per obtenir accés a l'interior de la màquina, o per accionar i desconnectar l'interruptor principal.

5. Llum d'avís

   Avisa dels errors durant la impressió, per exemple, quan s'encalla o s'acaba el paper.

6. Panell de control

   Vegeu Panell de control.

7. Interruptor de funcionament

   Premeu l'interruptor d'encesa (l'indicador de l'interruptor de funcionament s'encén). Per apagar l'alimentació, torneu a prémer aquest interruptor (l'indicador de l'interruptor de funcionament s'apaga). Vegeu Connectar/desconnectar la màquina.

8. Tapa superior dreta

   Obriu-la per canviar els cartutxos de tòner.

9. Tapa frontal

   Obriu-la per accedir a l'interior de la màquina.

10. Safates de paper (safates 1 2)

    El paper es carrega per aquí.

    L'indicador que hi ha a la part frontal dreta de la safata s'il·lumina quan el paper s'està carregant.

11. Tapa frontal inferior esquerra

    Obriu-la per canviar l'ampolla de tòner residual.

12. Interruptor principal

    Si la màquina no funciona després d'accionar l'interruptor de funcionament, comproveu que l'interruptor d'alimentació principal estigui connectat. Si està desconnectat, connecteu-lo. Vegeu Connectar/desconnectar la màquina.

Vista posterior i dreta

1. Orificis de ventilació

   Eviten el sobreescalfament.

2. Disjuntor de fugues a terra

   Protegeix els usuaris de xocs elèctrics. Per obtenir informació sobre com comprovar l'interruptor de fuita de terra, vegeu Comprovació dels disjuntors de fuites a terra.
