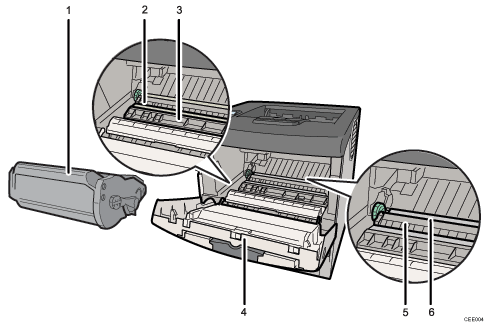

Interno

Cartuccia di stampa

Contiene il toner e il gruppo fotoconduttore.

Quando sul display appare il messaggio "Sostit.cartuccia di stampa", sostituire la cartuccia di stampa.

Vedere Sostituire la cartuccia di stampa.

Rullo di registrazione

Introduce all'interno la carta per la stampa. Assicurarsi di pulire il rullo se si sporca.

Vedere Pulizia del rullo di registrazione.

Piano guida

Aprire questo piano per rimuovere la carta inceppata.

Sportello anteriore

Aprire questo sportello per accedere all'interno della stampante.

Sportello rullo di trasferimento

Aprire questo sportello per sostituire il rullo di trasferimento.

Rullo di trasferimento

Quando sul display appare "Sost.richiesta:Kit manut.", sostituire questo rullo.

Leva buste

Usare questa leva se le buste si arricciano durante la stampa. È possibile migliorare la qualità della stampa abbassando o sollevando la leva buste secondo lo spessore della carta su cui si sta stampando.

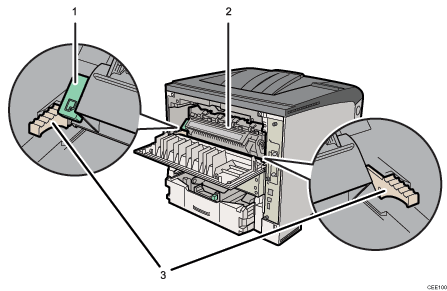

Unità di fusione

Esegue la fusione delle immagini stampate sulla carta.

Quando sul display appare "Sost.richiesta:Kit manut.", sostituire tale unità.

Levette di blocco dell'unità di fusione

Sollevare queste levette quando si sostituisce l'unità di fusione.
