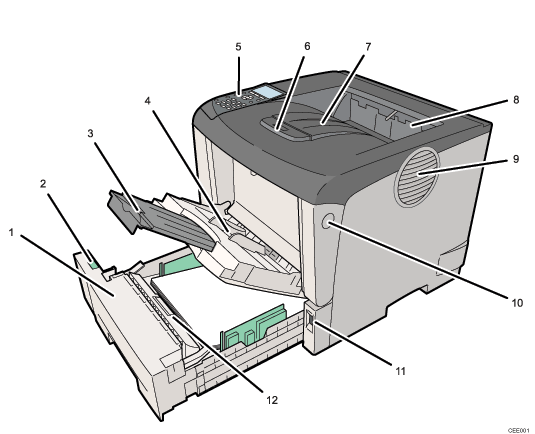

Esterno: vista anteriore

Vassoio alimentazione carta standard (Vassoio 1)

Possono essere caricati fino a 500 fogli di carta comune.

Selettore formato carta

Regolare questo selettore per adeguarlo al formato e direzione di alimentazione della carta caricata nel vassoio carta.

Estensione del vassoio bypass

Estrarre questa estensione per caricare carta nel vassoio bypass quando la sua lunghezza è maggiore di B5.

Vassoio bypass

Possono essere caricati fino a 100 fogli di carta comune.

Vedere Carta utilizzabile per ogni vassoio e Caricamento della carta.

Pannello di controllo

Contiene i tasti per il comando della stampante e un display che visualizza lo stato della stampante.

Estensione vassoio

Estrarre questa estensione se la carta caricata è di lunghezza superiore al formato B5.

Vassoio standard

I fogli stampati vengono consegnati con il lato stampato rivolto verso il basso.

Sportello uscita carta

Aprire questo sportello per rimuovere la carta inceppata.

Fori di ventilazione

Per evitare il surriscaldamento, il calore dei componenti interni viene rilasciato attraverso questi fori di ventilazione. Se questi fori vengono ostruiti o bloccati possono verificarsi malfunzionamenti e guasti.

Tasto di sblocco sportello anteriore

Premere questo tasto per aprire lo sportello anteriore.

Interruttore principale

Utilizzare questo interruttore per accendere e spegnere la stampante.

Feltrino di frizione

Assicura che venga introdotto un solo foglio per volta. Se si verifica un'introduzione di più fogli, pulire con cura il feltrino di frizione. Se appare il messaggio "Sost.richiesta:Kit manut.", sostituire il feltrino di frizione con uno nuovo.
