Installieren des Gigabit Ethernet-Boards

Die Ethernet- und USB-Anschlüsse des Druckers sind nicht verfügbar, wenn das Gigabit-Ethernet-Board im Drucker installiert ist. Verwenden Sie stattdessen die Ethernet- und USB-Anschlüsse auf dem Gigabit-Ethernet-Board.
Vor Beginn einen Metallgegenstand anfassen, um statische Elektrizität zu entladen. Statische Elektrizität kann das Gigabit-Ethernet-Board beschädigen.
Das Gigabit-Ethernet-Board keinen Stößen oder Erschütterungen aussetzen.

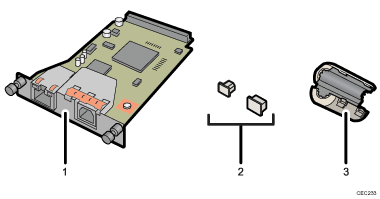

Den Kartoninhalt überprüfen.
1. Gigabit-Ethernet Board
2. Schutzkappen (jeweils eine für den Ethernet- und den USB-Port)
3. Ferritkern
  Die Konstruktion des Ferritkerns variiert entsprechend dem Druckermodell.
Den Hauptschalter ausschalten und den Netzstecker herausziehen.
Die Kabel vom Ethernet-Anschluss und USB-Anschluss des Druckers entfernen und die beiden Anschlüsse mit den Schutzkappen abdecken.
Entfernen Sie die beiden Schrauben und nehmen Sie die Abdeckung vom Steckplatz, in dem das Gigabit-Ethernet-Board installiert ist.
Setzen Sie das Gigabit Ethernet-Board vollständig ein.
Ziehen Sie die beiden Schrauben an, um die Gigabit-Ethernet-Karte zu sichern.
Stellen Sie sicher, dass die Gigabit-Ethernet-Karte fest am Steckplatz der Schnitstellenkarte angeschlossen ist.
Kabel an das Gigabit-Ethernet-Board anschließen. Nähere Informationen dazu finden Sie unter Ethernetkabelverbindung oder Anschluss des USB-Kabels.

Überprüfen Sie, ob das Gigabit-Ethernet-Board korrekt installiert wurde, indem Sie die Konfigurationsseite ausdrucken. Wenn es richtig installiert wurde, wird auf der Konfigurationsseite "Gigabit Ethernet" für "Geräteverbindung" angezeigt.
Falls das Board nicht ordnungsgemäß installiert wurde, wiederholen Sie den Vorgang ab Schritt 4. Sollte auch dieser erneute Installationsversuch fehlschlagen, wenden Sie sich an Ihren Vertriebs- oder Kundendienstmitarbeiter.
Details zum Drucken der Konfigurationsseite finden Sie unter Testdruck.
Bevor Sie das Gigabit-Ethernet-Board verwenden können, müssen Sie die Einstellungen vom Bedienfeld des Druckers konfigurieren. Für nähere Informationen siehe Ethernet-Konfiguration.
