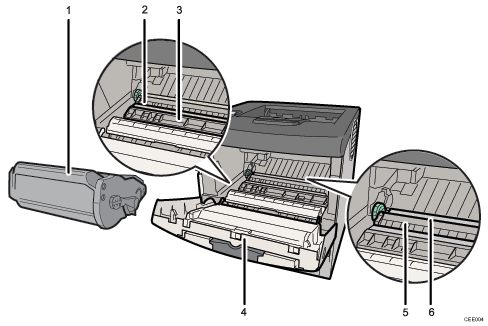

Innere Bauteile

Druckkartusche

Enthält den Toner und die Fotoleitereinheit.

Ersetzen Sie diese Einheit, wenn die Meldung "Druckkartusche ersetzen" im Display angezeigt wird.

Siehe Ersetzen der Druckkartusche.

Registrierwalze

Zieht Papierblätter zum Bedrucken ein. Rolle reinigen, wenn sie verschmutzt ist.

Siehe Reinigung der Registrierwalze.

Führungsboard

Öffnen Sie diese Abdeckung, um gestautes Papier zu entfernen.

Vordere Abdeckung

Zum Zugang zum Druckerinneren hier öffnen.

Abdeckung der Transferrolle

Öffnen, um die Transferrolle zu ersetzen.

Transferrolle

Ersetzen Sie diese Rolle, wenn die Meldung "Ersetzen:Wartungskit" auf dem Display angezeigt wird.

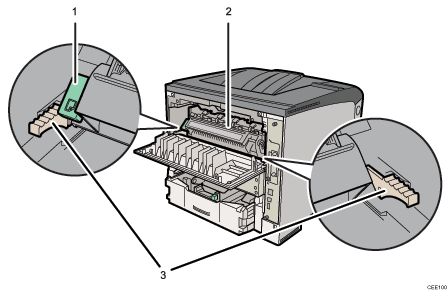

Umschlaghebel

Verwenden Sie diesen Hebel, wenn die Umschläge während des Druckvorgangs zerknittert werden. Sie können den Briefumschlaghebel je nach Papierdicke einstellen, um die Druckqualität zu verbessern.

Fixiereinheit

Damit werden Druckbilder auf das Papier übertragen.

Ersetzen Sie diese Einheit, wenn die Meldung "Ersetzen:Wartungskit" im Display angezeigt wird.

Sperrhebel für Fixiereinheit

Heben Sie diese Hebel an, wenn Sie die Fixiereinheit ersetzen.
