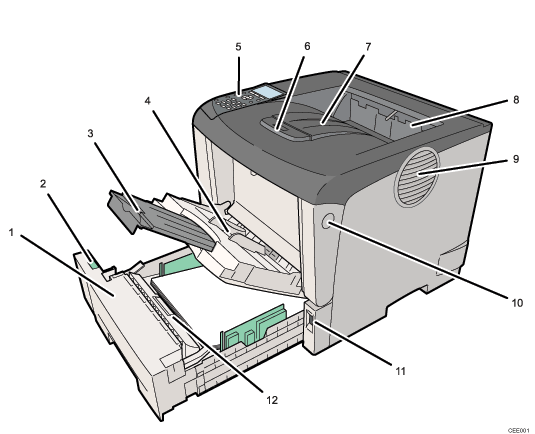

Äußere Bauteile: Vorderansicht

Standard-Papiereinzug (Magazin 1)

Bis zu 500 Blatt Normalpapier können hier eingelegt werden.

Rad für Papierformatauswahl

Passen Sie mithilfe des Wählrads das Format und die Einzugsrichtung für das in das Papiermagazin eingelegte Papier an.

Bypass-Verlängerung

Ziehen Sie diese Verlängerung heraus, um Papier in den Bypass einzulegen, wenn das Format größer als B5 ist.

Bypass

Bis zu 100 Blatt Normalpapier können hier eingelegt werden.

Siehe Unterstütztes Papier für jedes Magazin und Einlegen von Papier.

Bedienfeld

Enthält Tasten für die Bedienung des Druckers und ein Display, in dem der Druckerstatus angezeigt wird.

Magazinerweiterung

Ziehen Sie dies heraus, wenn das eingelegte Papier länger als B5 ist.

Standard-Magazin

Die Ausdrucke werden auf der Unterseite bedruckt ausgegeben.

Abdeckung der Papierausgabe

Öffnen Sie diese Abdeckung, um falsch eingezogenes Papier zu entfernen.

Lüftungsschlitze

Zur Vermeidung von Überhitzung wird die Wärme von internen Komponenten durch diese Lüftungsschlitze abgeführt. Wenn diese Auslassöffnungen blockiert oder verstopft sind, kann es zu Störungen oder Unterbrechungen kommen.

Entriegelungsknopf der vorderen Abdeckung

Öffnen Sie mit dieser Taste die vordere Abdeckung.

Hauptschalter

Mit diesem Schalter schalten Sie den Drucker ein und aus.

Trennkissen

Damit wird sichergestellt, dass immer nur ein Blatt Papier gleichzeitig eingezogen wird. Werden mehrere Blätter eingezogen, säubern Sie das Trennkissen sorgfältig. Wenn die Meldung "Ersetzen:Wartungskit" angezeigt wird, das Trennkissen austauschen.
