Komponentguide

I det här avsnittet får du en beskrivning av komponenternas namn och funktioner.

Täck inte ventilationsöppningarna genom att placera föremål i närheten av dem eller luta någonting mot dem. Om maskinen blir överhettad kan fel uppstå.

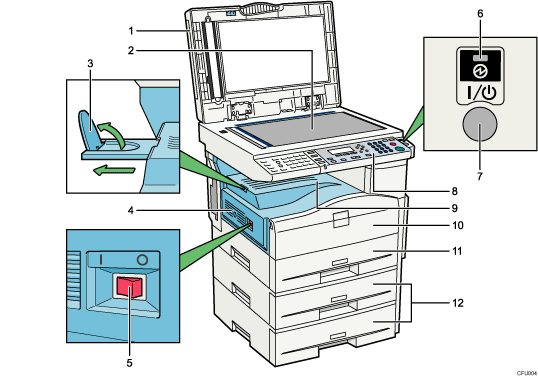

Bild av huvudenhet (numrerade detaljer)

Dokumentmatare (ADF)
Om du placerar en bunt original i den automatiska dokumentmataren, matas automatiskt originalen ett i taget. Se “Externa tillval”.
Dokumentmataren kan användas för dubbelsidiga original.
Originalglas
Placera originalen med texten nedåt.
Internt ändstopp
Öppna och lyft ändstoppet för att lägga i stora papper.
Ventilationsöppningar
Förhindra överhettning.
Huvudströmbrytare
Om maskinen inte fungerar när du slagit på driftströmbrytaren, kontrollerar du att huvudströmbrytaren är på. Om den inte är det slår du på den. Se "Slå på/av strömmen".
Huvudströmsindikator
Lyser när huvudströmbrytaren är på och släcks när strömbrytaren stängs av.
Driftströmbrytare
Tryck på knappen för att slå på strömmen (indikatorn på driftströmbrytaren tänds). Bryt strömmen genom att trycka på knappen igen (indikatorn på driftströmbrytaren släcks). Se "Slå på/av strömmen".
Kontrollpanel
Se "Kontrollpanel".
Intern kassett
Kopior, utskrifter och faxmeddelanden levereras här.
Frontlucka
Öppna för att komma åt maskinens insida.
Papperskassett
Fyll på papper här.
Kassettenhet (Kassett 2 och kassett 3)
Se “Externa tillval”.

Bild av huvudenhet (numrerade detaljer)

Höger lucka
Öppna den här luckan för att ta bort papper som har fastnat i papperskassetten.
Sidoinmatningsfack
Används för kopiering och utskrift på OH-film, (självhäftande) etikettark, genomskinligt papper, kuvert och papper i anpassat format.
Nedre högra luckorna
Öppna de här luckorna för att ta bort papper som fastnat i kassettenheten (kassett 2 och kassett 3).
