Anslut till Gigabit Ethernet-gränssnitt

Det här avsnittet beskriver hur man ansluter Ethernet-kabeln till Gigabit Ethernet-porten.

Om huvudströmbrytaren är påslagen ska du slå av den.
Använd följande Ethernetkablar.
- När man använder 100BASE-TX/10BASE-T:
  UTP-kabel (Unshielded Twisted Pair) eller STP-kabel (Shielded Twisted Pair) och kategori typ 5 eller mer
- När man använder 1000BASE-T:
  Unshielded Twisted Pair-kabel (UTP) eller Shielded Twisted Pair-kabel (STP) och Kategori typ 5e eller mer

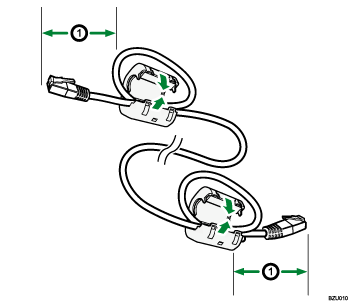

Gör öglor cirka 10 cm (4 tum) från änden av respektive Ethernetkabel och anslut medföljande ferritkärnor till respektive ögla som bilden visar.
Kontrollera att huvudströmmen är frånslagen.
Anslut Ethernet-kabeln till Gigabit Ethernet-porten.
Anslut den andra änden av Ethernet-kabeln till en nätverksanslutningsenhet, t.ex. en hubb.
Slå på maskinens huvudströmbrytare.
1. Indikator (orange)
  När 100BASE-T är i drift lyser LED-lampan orange. När 100BASE-TX körs eller maskinen inte är ansluten till nätverket är den släckt.
2. Indikator (grön)
  När 100BASE-TX är i drift lyser dioden grönt. När 10BASE-T körs eller maskinen inte är ansluten till nätverket är den släckt.
3. Indikatorer (både grön och orange)
  Båda LED-indikatorerna är tända när 1000BASE-T är i drift.

För mer information om hur du sätter på huvudströmmen, se Om den här maskinen.
För mer information om installation av skrivardrivrutinen, se Handbok för skrivare.
