Inleiding tot de onderdelen

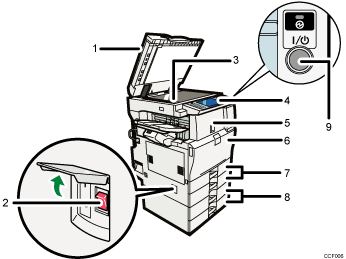

Aanzicht vanaf de voor- en linkerkant

1. ADF

   Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren. Deze ADF kan gebruikt worden voor dubbelzijdige originelen.

2. Hoofdstroomschakelaar

   Als het apparaat niet functioneert nadat u de aan/uit-schakelaar heeft ingeschakeld, controleer dan of de hoofdstroomschakelaar aan staat. Indien de schakelaar uitgeschakeld is, zet u deze aan. Zie "Het apparaat in-/uitschakelen".

3. Glasplaat

   Plaats originelen hier met de bedrukte zijde naar beneden.

4. Bedieningspaneel

   Zie "Bedieningspaneel".

5. Interne lade 1 / Finisher (optioneel)

   Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd.

   (De afbeelding laat de finisher zien)

6. Voorklep

   U kunt deze panelen openen om toegang te krijgen tot de binnenkant van het apparaat.

7. Papierladen (lade 1 2)

   Hier plaatst u het papier in.

8. Onderste papierladen (optioneel)

   Hier plaatst u het papier in.

9. Aan/uit-schakelaar

   Druk op deze schakelaar om het apparaat aan te zetten (het indicatielampje van de bedieningsschakelaar gaat aan). Druk nog een keer op deze schakelaar om het apparaat uit te schakelen (het indicatielampje van de aan-/uitschakelaar gaat uit). Zie "Het apparaat in-/uitschakelen".

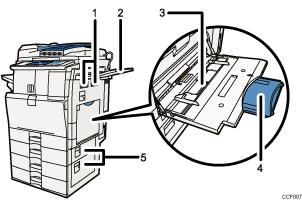

Aanzicht vanaf de voor- en rechterkant

1. Ventilatiegaten

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.

2. Rechterlade (optioneel)

3. Handinvoer

   Gebruik deze lade bij het kopiëren of afdrukken op overheadsheets, etiketten (stickers), enveloppen en papier met een aangepast formaat.

4. Verlengstuk

   Trek het verlengstuk eruit wanneer u papier dat groter is dan A4 in de lade voor handinvoer plaatst.

5. Paneel rechtsonder

   Open deze klep wanneer papier is vastgelopen.

Aanzicht vanaf de achter- en linkerkant

1. Ventilatiegaten

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.
