Liitännät

Tässä kerrotaan, miten laitteen liitännät tunnistetaan ja miten laite liitetään verkkoympäristöön.

RF-häiriöiden torjumiseksi on käytettävä häiriönpoistajalla (ferriitti) varustettua liitäntäkaapelia.

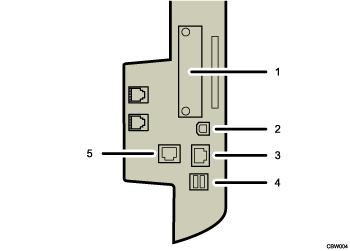

Kytkeminen liitäntöihin (numeroitu havaintokuva)

Paikka A
Asenna lisävarusteena saatava liitäntäkortti tähän.
Voit asentaa yhden seuraavista liitäntäkorteista:
- IEEE 1284 -liitäntäkortti: Vaaditaan, jos käytät IEEE 1284 -kaapelia. Kun tämä liitäntäkortti on paikassa A, voit liittää laitteen tietokoneeseen IEEE 1284 -kaapelilla.
- Langattoman lähiverkon liitäntäyksikkö: Vaaditaan, jos käytössä on langaton lähiverkko. Kun liitäntäkortti on paikassa A, voit liittää laitteen langattomaan IEEE 802.11 a- tai IEEE 802.11 b/g -lähiverkkoon.
Portti USB 2.0 [tyyppi B]
Portti USB 2.0 [tyyppi B] -liitäntäkaapelille
10BASE-T/100BASE-TX-portti
Portti 10BASE-T- tai 100BASE-TX-kaapelille
USB-liitäntä
Portti USB-liitäntäkaapelille
Voit liittää laitteeseen korttitodennuslaitteen tai muistikortinlukijan.
Gigabit Ethernet -portti (lisävaruste)
Portti 1000BASE-T-, 100BASE-TX tai 10BASE-T-kaapelille

Paikassa A voi olla kerrallaan vain yksi moduuli: IEEE 1284 -liitäntäkortti tai langattoman lähiverkon liitäntäyksikkö.
Ethernet- ja Gigabit Ethernet -porttia ei voi käyttää samanaikaisesti. Jos lisävarusteena saatava Gigabit Ethernet -kortti on asennettu, kytke ethernet-kaapeli siihen. Yhteys laitteeseen ei onnistu, jos kaapelit on kytketty molempiin portteihin samanaikaisesti.
