Tilslutning til interface
Dette afsnit beskriver, hvordan man identificerer maskinens interface og tilslutter maskinen i overensstemmelse med netværksmiljøet.
|

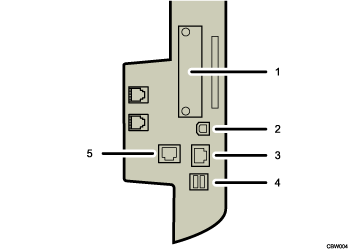

Kortholder A
Der kan installeres et ekstra interfaceskort i denne kortholder.
Et af følgende interfacekort kan indsættes:
IEEE1284-interfacekort: Er påkrævet, hvis et IEEE 1284-kabel skal tilsluttes maskinen. Hvis dette installeres i kortholder A, kan du tilslutte maskinen til en computer via IEEE 1284-kablet.
Interfaceenhed til trådløst LAN: Påkrævet, hvis du vil tilslutte maskinen til et trådløst LAN. Hvis denne installeres i kortholder A, kan maskinen tilsluttes et trådløst IEEE 802.11 eller IEEE 802.11 b/g-LAN.
Port til USB 2.0 [Type B]
Port til tilslutning af USB 2.0 [Type B]-interfacekabel.
10BASE-T-/100BASE-TX-port
Port til tilslutning af 10BASE-T- eller 100BASE-TX-kabel
USB-værtsinterface
Port til tilslutning af USB-interfacekabel.
Brug dette interface til at forbinde maskinen med en enhed til kortgodkendelse eller en hukommelseskort-læser.
Gigabit Ethernet-port (ekstraudstyr)
Port til tilslutning af 1000BASE-T-, 100BASE-TX- eller 10BASE-T-kabel
Kortplads A kan kun indeholde et modul: Der kan kun installeres ét IEEE 1284-interfacekort eller én trådløst LAN-interfaceenhed ad gangen i denne kortplads.
Ethernet- og Gigabit-Ethernetporten kan ikke benyttes samtidig. Hvis det ekstra Gigabit-Ethernetkort er installeret, kan Ethernet-kablet tilsluttes porten på Gigabit-Ethernetkortet. Kommunikation med maskinen kan mislykkes, hvis der er tilsluttet kabler til begge porte samtidigt.
