Oversigt over maskinens komponenter

Maskinens forside og venstre side

1. ADF

   Hvis der lægges en stak originaler i ADF'en, vil denne automatisk fremføre originalerne en ad gangen. Denne ADF kan bruges til 2-sidede originaler.

2. Hovedafbryder

   Hvis maskinen ikke starter, når du trykker på strømafbryderen på betjeningspanelet, skal du kontrollere, om der er tændt på hovedafbryderen. Hvis den er slukket, skal du tænde for den. Se "Tilslutning og afbrydelse af strømmen".

3. Glasplade

   Anbring originalerne her med forsiden nedad.

4. Betjeningspanel

   Se “Betjeningspanel”.

5. Intern bakke 1 / Efterbehandler (ekstraudstyr)

   Kopierede/udskrevne papirer og faxmeddelelser kommer ud her.

   (Efterbehandleren er vist på illustrationen).

6. Frontlåge

   Åbn denne for at få adgang til den indvendige del af maskinen.

7. Papirkassetter (kassette 1 2)

   Ilæg papir her.

8. Nederste kassettemodul (ekstraudstyr)

   Ilæg papir her.

9. Strømafbryder

   Tryk på knappen for at tænde for strømmen (strømindikatoren lyser). Tryk igen for at slukke (strømindikatoren slukker). Se "Tilslutning og afbrydelse af strømmen".

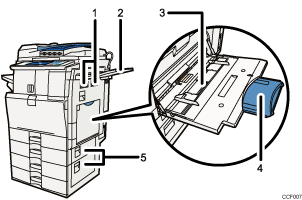

Maskinens forside og højre side

1. Ventilationshuller

   Forhindrer overophedning.

2. Højre bakke (ekstraudstyr)

3. Bypassbakke

   Bruges til at kopiere eller udskrive på transparenter, labelark (selvklæbende etiketter), kuverter og brugerdefineret papir.

4. Forlænger

   Træk forlængeren ud, når du lægger ark, der er større end A4, i bypassbakken.

5. Nederste højre låge

   Åbn denne låge ved papirstop.

Maskinens bagside og venstre side

1. Ventilationshuller

   Forhindrer overophedning.
