Exterior: Vista posterior

Esta sección muestra los nombres y funciones de los componentes de la parte trasera y derecha de la impresora.

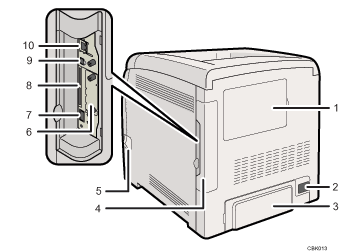

Lado posterior de la ilustración de la impresora

Tapa de memoria
Retire esta tapa para instalar el módulo SDRAM adicional y el disco duro (opcional).
Conector de alimentación
Conecte aquí el cable de alimentación de la impresora. Introduzca el otro extremo del cable en un enchufe de pared cercano.
Tapa trasera
Retire esta tapa si necesita cargar papel de mayor tamaño que A4 en la bandeja de papel.
Tapa de cables
Retire esta tapa para instalar las unidades de interfaz opcionales y la tarjeta SD y para conectar diferentes cables.
Palanca de apertura de la tapa frontal
Tire de esta palanca para abrir la tapa frontal.
Ranuras de las tarjetas de interface opcional
Inserte una unidad de interfaz LAN inalámbrica opcional, una tarjeta Gigabit Ethernet o una tarjeta de interfaz IEEE 1284 en esta ranura.
Puerto USB A
Utilice el cable USB para conectar la impresora a una cámara digital.
Ranuras de tarjeta SD
Retire la tapa e instale aquí las tarjetas SD. Instale la unidad Data Overwrite Security, una tarjeta NetWare o una tarjeta de impresión directa desde cámara, en la ranura superior. Instale la tarjeta VM o la unidad de cifrado del disco duro en la ranura inferior.
Puerto USB B
Utilice un cable USB para conectar la impresora a un ordenador.
Puerto de Ethernet
Utilice un cable de interface de red para conectar la impresora a la red.

Para obtener información sobre los mensajes que aparecen en pantalla y que le instan a sustituir las unidades, consulte "Los mensajes de error y estado aparecen en el panel de mandos".
