Außenseite: Vorderseite

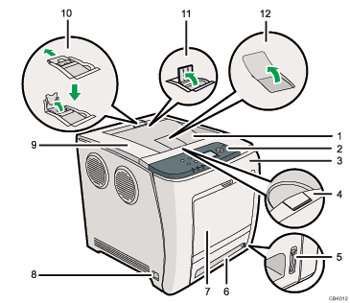

Dieser Abschnitt gibt einen Überblick über die Namen und Funktionen der Bauteile auf der Vorderseite und auf der linken Seite des Druckers.
Standardablage
Hier werden die fertigen Ausdrucke mit der bedruckten Seite nach unten gestapelt.
Bedienfeld
Enthält Tasten für die Bedienung des Druckers und ein Display, in dem der Druckerstatus angezeigt wird.
Vordere Abdeckung
Diese Abdeckung öffnen, wenn Sie den Resttonerbehälter etc. austauschen oder gestautes Papier entfernen.
Am rechten Hebel ziehen, um die vordere Abdeckung zu öffnen.
Hebel zum Öffnen der oberen Abdeckung
Diesen Hebel nach oben ziehen, um die obere Abdeckung zu öffnen.
Restpapieranzeige
Zeigt ungefähr an, wie viel Papier noch im Magazin ist.
Standardpapiereinzugsmagazin (Magazin 1)
Bis zu 500 Blatt Normalpapier können hier eingelegt werden.
Bypass
Bis zu 100 Blatt Normalpapier können hier eingelegt werden.
Hauptschalter
Mit diesem Schalter schalten Sie den Drucker ein und aus.
Obere Abdeckung
Diese Abdeckung beim Austausch der Tonerkartusche öffnen.
Endanschlag (Legal-Format)
Heben Sie den hinteren Anschlag (indem Sie ihn in Pfeilrichtung ziehen), um zu verhindern dass Drucke im Legal-Format hinter den Drucker fallen.
Endanschlag (A4/Letter-Format)
Heben Sie den vorderen Anschlag, um zu verhindern, dass Drucke im A4/Letter-Format hinter den Drucker fallen.
Standardablagen-Verlängerung
Verwenden Sie dies, um Blätter zu stützen, die nach dem Druck gewellt ausgegeben werden.
Öffnen Sie die Verlängerung, indem Sie auf das Ende an der Rückseite des Druckers drücken.
Details über die im Bedienfeld angezeigten Meldungen beim Austausch der Einheiten finden Sie im Abschnitt "Fehler- und Statusmeldungen im Bedienfeld".
