Anslut till Gigabit Ethernet-gränssnitt

Det här avsnittet beskriver hur man ansluter Ethernet-kabeln till Gigabit Ethernet-porten.

Om huvudströmbrytaren är påslagen ska du slå av den.
Använd följande Ethernetkablar.
- När man använder 100BASE-TX/10BASE-T:
  UTP-kabel (Unshielded Twisted Pair) eller STP-kabel (Shielded Twisted Pair) och kategori typ 5 eller mer
- När man använder 1000BASE-T:
  Unshielded Twisted Pair-kabel (UTP) eller Shielded Twisted Pair-kabel (STP) och Kategori typ 5e eller mer

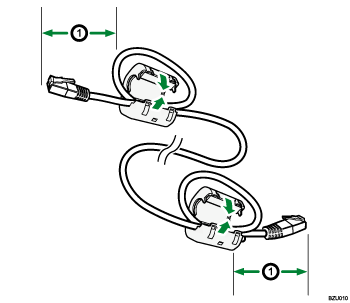

Gör öglor cirka 5 cm (2,1 tum) från änden av respektive Ethernet-kabel och anslut medföljande ferritkärnor till respektive ögla enligt bilden.
Kontrollera att huvudströmmen är frånslagen.
Anslut Ethernet-kabeln till Gigabit Ethernet-porten.
Anslut den andra änden av Ethernet-kabeln till en nätverksanslutningsenhet, t.ex. en hubb.
Slå på maskinens huvudströmbrytare.
1. Indikator (orange)
  När 100BASE-TX är i drift lyser dioden orange. När 10BASE-T körs eller maskinen inte är ansluten till nätverket är den släckt.
2. Indikator (grön)
  När 10BASE-T är i drift lyser LED-indikatorn grönt. När 100BASE-TX körs eller maskinen inte är ansluten till nätverket är den släckt.
3. Indikatorer (både grön och orange)
  Båda LED-indikatorerna är tända när 1000BASE-T är i drift.

För mer information om hur du sätter på huvudströmmen, se Om den här maskinen.
För mer information om installation av skrivardrivrutinen, se Handbok för skrivare.
