Podłączanie do interfejsu

Ta sekcja opisuje sposób określania interfejsu urządzenia i jego podłączania zależnie od środowiska sieciowego.

Przewód interfejsu sieci wyposażony w filtr przeciwzakłóceniowy należy użyć do zablokowania zakłóceń RF.

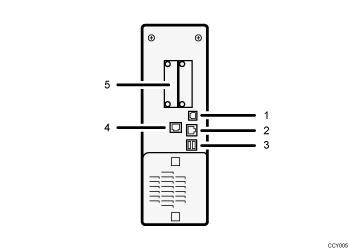

Ilustracja urządzenia głównego z numerowanymi odnośnikami

Port USB 2.0 [Typ B]
Port do podłączenia kabla interfejsu USB 2.0 (Typ B)
Port 10BASE-T/100BASE-TX
Port do podłączenia kabla 10BASE-T lub 100BASE-TX
Interfejs hosta USB
Port do podłączania kabla interfejsu USB.
Ten interfejs umożliwia podłączenie urządzenia do urządzenia z autoryzacją karty lub czytnika kart pamięci.
Port Gigabit Ethernet (opcjonalny)
Port do podłączenia kabla 1000BASE-T, 100BASE-TX lub 10BASE-T
Gniazdo A
Tu należy zainstalować opcjonalny interfejs LAN.
Zespół interfejsu sieci bezprzewodowej LAN jest wymagany, jeśli urządzenie ma być podłączone do sieci bezprzewodowej LAN. Jeśli zainstalowane jest w gnieździe A, zespół pozwala podłączyć urządzenie do sieci bezprzewodowej LAN IEEE 802.11 a lub IEEE 802.11 b/g.

Nie można jednocześnie korzystać z portu Ethernet i portu Gigabit Ethernet. Jeśli zainstalowano opcjonalną kartę Gigabit Ethernet, kabel Ethernet należy podłączyć do portu karty Gigabit Ethernet. W przypadku podłączenia kabli do obu portów jednocześnie może wystąpić błąd komunikacji z urządzeniem.
