Przewodnik po elementach składowych

Widok z przodu i z lewej strony

1. ADF

   Podajnik ADF należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.

   Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo. Podajnik ten obsługuje również dwustronne oryginały.

2. Szyba ekspozycyjna

   Oryginały należy umieścić stroną do kopiowania skierowaną do dołu.

3. Główny przełącznik zasilania

   Jeśli urządzenie nie działa po włączeniu przełącznika operacyjnego, sprawdź, czy główny wyłącznik zasilania jest włączony. Jeżeli jest wyłączony, włącz go. Patrz „Włączanie/wyłączanie zasilania”.

4. Otwory wentylacyjne

   Maszynę należy chronić przed przegrzaniem.

5. Przełącznik operacyjny

   Naciśnij, aby włączyć zasilanie (wskaźnik przełącznika operacyjnego zaświeci się). Aby wyłączyć zasilanie, naciśnij przełącznik ponownie (wskaźnik przełącznika operacyjnego zgaśnie). Patrz „Włączanie/wyłączanie zasilania”.

6. Panel operacyjny

   Patrz „Panel operacyjny”.

7. Finiszer (tylko typy 2 i 4)

   Sortuje, układa w stos i zszywa arkusze papieru.

8. Taca wewnętrzna 1 (tylko typy 1 i 3)/ Taca przesuwna finiszera (tylko typy 2 i 4)

   Tutaj wyprowadzane są kopie, wydruki lub wiadomości faksowe.

9. Pokrywa przednia

   Otwórz, aby uzyskać dostęp do wnętrza urządzenia.

10. Kaseta 1

    Tutaj należy załadować papier stroną do drukowania skierowaną do góry.

11. Dolna kaseta na papier (opcja)

    Tutaj należy załadować papier stroną do drukowania skierowaną do góry.

12. Dolne kasety na papier (opcjonalne)

    Tutaj należy załadować papier stroną do drukowania skierowaną do góry.

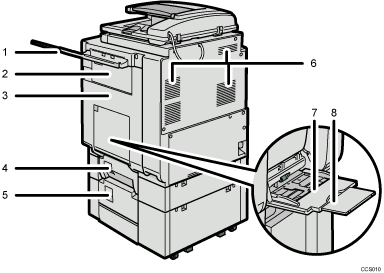

Widok z tyłu i z prawej strony

1. Taca prawa (opcjonalne)

   Wydrukowany papier jest dostarczany z zadrukowaną stroną skierowaną do dołu.

2. Prawa górna pokrywa

   Otwarcie tej pokrywy umożliwia usunięcie zaciętego papieru.

3. Zespół dupleksu

   Otwarcie tej pokrywy umożliwia usunięcie zaciętego papieru.

4. Prawa pokrywa kasety 2 (opcja)

   Otwarcie tej pokrywy umożliwia usunięcie zaciętego papieru.

5. Prawa dolna pokrywa (opcjonalna)

   Otwarcie tej pokrywy umożliwia usunięcie zaciętego papieru.

6. Otwory wentylacyjne

   Maszynę należy chronić przed przegrzaniem.

7. Taca ręczna

   Używana do wydruków na zwykłym papierze, grubym papierze, foliach przezroczystych oraz niestandardowym rozmiarze papieru.

8. Przedłużenie

   Podczas ładowania do tacy ręcznej arkuszy o rozmiarze A4 lub większym należy wyciągnąć przedłużenie tacy.
