Veiledning til komponenter

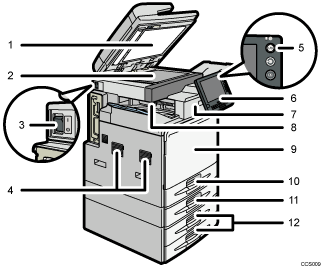

Sett forfra og fra venstre

1. ADF

   Legg ned den automatiske dokumentmateren over originalene på glassplaten.

   Dersom du plasserer et sett med originaler i den automatiske dokmentmateren (ADM), vil denne automatisk mate inn en og en original. Tosidige originaler kan også brukes i dokumentmateren.

2. Glassplate

   Legg originalene med forsiden ned.

3. Hovedstrømbryter

   Dersom maskinen ikke fungerer etter at betjeningsbryteren er slått på, kontroller at hovedstrømbryteren er slått på. Slå den på hvis den er slått av. Se "Slå på strømmen".

4. Ventilasjonshull

   Hindre at maskinen overopphetes.

5. Driftsbryter

   Trykk for å slå strømmen på (driftsindikatoren lyser). Trykk på denne bryteren en gang til for å slå strømmen av (driftsindikatoren slukker). Se "Slå på strømmen".

6. Kontrollpanel

   Se "Kontrollpanel".

7. Etterbehandler (kun type 2 og 4)

   Sorterer, stabler og stifter utskriftsjobber.

8. Internt magasin 1 (kun type 1 og 3)/ Sideforskyverbrett på etterbehandler (kun type 2 og 4)

   Kopier, utskrifter og faksmeldinger leveres her.

9. Frontdeksel

   Åpne for å få tilgang til maskinens innvendige deler.

10. Magasin 1

    Legg i papiret her med utskriftssiden opp.

11. Valgfritt nedre papirmagasin

    Legg i papiret her med utskriftssiden opp.

12. Valgfrie nedre papirmagasiner

    Legg i papiret her med utskriftssiden opp.

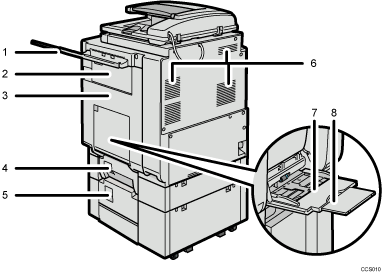

Sett bakfra og fra høyre

1. Høyre brett (ekstrautstyr)

   Utskrevet papir leveres med utskriftssiden ned.

2. Øvre høyre deksel

   Åpne dette når du skal fjerne feilmatet papir.

3. Tosidigenhet

   Åpne dette når du skal fjerne feilmatet papir.

4. Valgfritt høyre deksel for magasin 2

   Åpne dette når du skal fjerne feilmatet papir.

5. Nedre deksel på høyre side (tilleggsutstyr)

   Åpne dette når du skal fjerne feilmatet papir.

6. Ventilasjonshull

   Hindre at maskinen overopphetes.

7. Multiarkmater

   Bruk for å skrive ut på vanlig papir, tykt papir, OHP-transparenter og papir i egendefinert størrelse.

8. Forlenger

   Trekk ut denne forlengeren når du skal legge papir i A4-størrelse eller større i multiarkmateren.
