Laitteen osat

Tässä jaksossa kuvataan laitteen osat ja toiminnot.

Tärkeää

  • Älä peitä tuuletusaukkoja laittamalla esineitä niiden lähelle tai nojalleen niitä vasten. Jos laite ylikuumenee, siihen voi tulla toimintahäiriö.

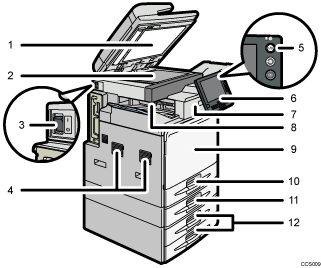

Edestä ja vasemalta katsottuna

Numeroitu kuva päälaitteen näytöstä

  1. Asiakirjojen syöttölaite

    Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.

    Jos laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen. Tätä syöttölaitetta voi käyttää kaksipuoleisille alkuperäisille.

  2. Valotuslasi

    Aseta alkuperäiset tähän kuvapuoli alaspäin.

  3. Pääkytkin

    Jos laite ei käynnisty, kun yrität kytkeä virran käyttökytkimestä, tarkista, onko virta kytketty pääkytkimestä. Jos pääkytkin on pois päältä, laita se päälle. Lisätietoja, katso "Laitteen käynnistäminen ja sammuttaminen".

  4. Tuuletusaukot

    Estä laitteen ylikuumeneminen.

  5. Käyttökytkin

    Kytke virta painamalla tästä (käyttökytkimen merkkivalo syttyy). Katkaise virta painamalla uudelleen (käyttökytkimen merkkivalo sammuu). Lisätietoja, katso "Laitteen käynnistäminen ja sammuttaminen".

  6. Käyttöpaneeli

    Katso "Käyttöpaneeli".

  7. Viimeistelijä (ainoastaan tyypit 2 ja 4)

    Lajittelee, niputtaa ja nitoo arkit.

  8. Sisäinen taso 1 (ainoastaan tyypit 1 ja 3)/ Viimeistelijän lajittelutaso (ainoastaan tyypit 2 ja 4)

    Kopiot, tulosteet ja faksit päätyvät tälle tasolle.

  9. Etukansi

    Tämän avaamalla pääsee käsiksi laitteen sisäosiin.

  10. Kasetti 1

    Aseta paperi tähän tulostuspuoli ylöspäin.

  11. Alempi paperikasetti (lisävaruste)

    Aseta paperi tähän tulostuspuoli ylöspäin.

  12. Alemmat paperikasetit (lisävaruste)

    Aseta paperi tähän tulostuspuoli ylöspäin.

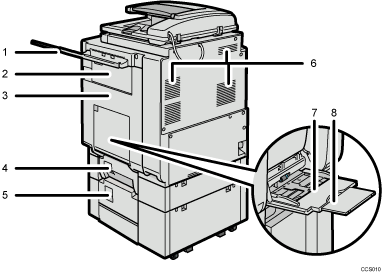

Takaa ja oikealta katsottuna

Numeroitu kuva päälaitteen näytöstä

  1. Oikeanpuoleinen taso (lisävaruste)

    Tulostettu paperi toimitetaan tulostuspuoli alaspäin.

  2. Oikea yläkansi

    Avaa kansi paperitukoksen poistamista varten.

  3. Kaksipuoleisyksikkö

    Avaa kansi paperitukoksen poistamista varten.

  4. Kasetti 2 oikea kansi (lisävaruste)

    Avaa kansi paperitukoksen poistamista varten.

  5. Oikea alakansi (lisävaruste)

    Avaa kansi paperitukoksen poistamista varten.

  6. Tuuletusaukot

    Estä laitteen ylikuumeneminen.

  7. Ohisyöttötaso

    Käytä tulostaaksesi tavalliselle paperille, paksulle paperille, piirtoheitinkalvoille ja mukautetulle paperikoolle.

  8. Paperituki

    Vedä paperituki ulos, kun asetat A4-kokoisia tai suurempia papereita ohisyöttötasolle.
