Gigabit Ethernet Arayüzüne Bağlanma

Bu bölüm Ethernet arayüz kablosunun Gigabit Ethernet bağlantı noktasına nasıl bağlanacağını açıklar.

Ana güç düğmesi açıksa, kapatın.
Aşağıdaki Ethernet kablolarını kullanın.
- 100BASE-TX/10BASE-T kullanırken:
  Korumasız Bükümlü Kablo Çifti (UTP) veya Korumalı Bükümlü Kablo Çifti (STP) ve Kategori tipi 5 veya daha üstü
- 1000BASE-T kullanırken:
  Korumasız Bükümlü Kablo Çifti (UTP) veya Korumalı Bükümlü Kablo Çifti (STP) ve Kategori tipi 5e veya daha üstü

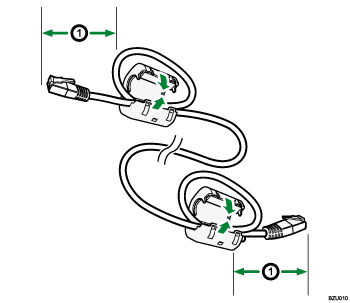

Her bir Ethernet kablosunun ucundan 5 cm (1) geride bir halka yapın ve ferrit çekirdeğini her halkaya şekilde gösterildiği gibi tutturun.
Makinenin ana güç düğmesinin kapalı olduğundan emin olun.
Ethernet arayüz kablosunu Gigabit Ethernet bağlantı noktasına bağlayın.
Ethernet arayüz kablosunun diğer ucunu hub gibi bir ağ bağlantı cihazına bağlayın.
Makinenin ana güç düğmesini açın.
1. Gösterge (turuncu)
  100BASE-T çalışırken, LED turuncu yanar. 10BASE-TX çalışırken ya da makine ağa bağlı değilken, söner.
2. Gösterge (yeşil)
  10BASE-TX çalışırken LED yeşil yanar. 100BASE-T çalışırken ya da makine ağa bağlı değilken söner.
3. Göstergeler (turuncu ve yeşil)
  1000BASE-T çalışırken her iki LED de yanar.

Ana güç düğmesinin nasıl açılacağı hakkında ayrıntılar için bkz. Makine Hakkında.
Yazıcı sürücüsünün kurulmasıyla ilgili ayrıntılar için bkz. Yazıcı Referansı.
