Komponentguide, komponenter av typ 3 och 4

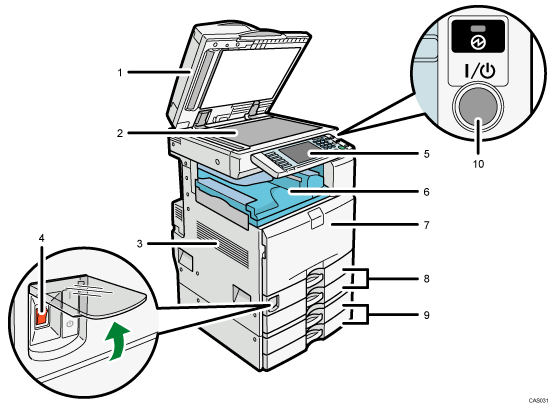

Vy framifrån och från vänster

1. Originalglasets lock (tillval), ARDF (tillval) eller kontinuerlig duplexskanning ADF

   (Bilden visar den autoreverserande dokumentmataren, ARDF.)

   Fäll ned originalglasets eller dokumentmatarens lucka över de original som du har lagt på originalglaset.

   Om du placerar en bunt original i den automatiska dokumentmataren, matas automatiskt originalen ett i taget.

   ARDF skannar originalets båda sidor, en sida i taget.

   Kontinuerlig duplexskanning ADF skannar originalets båda sidor samtidigt.

2. Originalglas

   Placera originalen med texten nedåt.

3. Ventilationsöppningar

   Förhindra överhettning.

4. Huvudströmbrytare

   Om maskinen inte fungerar när du slagit på driftströmbrytaren, kontrollerar du att huvudströmbrytaren är på. Om den inte är det slår du på den. Se "Slå på/av strömmen".

5. Kontrollpanel

   Se "Kontrollpanel".

6. Internt utmatningsfack 1

   Kopior, utskrifter och faxmeddelanden levereras här.

7. Frontlucka

   Öppna för att komma åt maskinens insida.

8. Papperskassetter (kassett 1 2)

   Fyll på papper här.

9. Nedre papperskassetter (tillval)

   Fyll på papper här.

10. Driftströmbrytare

    Tryck på knappen för att slå på strömmen (indikatorn på driftströmbrytaren tänds). Bryt strömmen genom att trycka på knappen igen (indikatorn på driftströmbrytaren släcks). Se "Slå på/av strömmen".

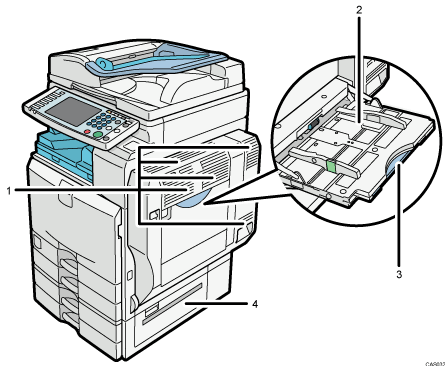

Vy framifrån och från höger

1. Ventilationsöppningar

   Förhindra överhettning.

2. Sidoinmatningsfack

   Används för att kopiera eller skriva ut på OH-film, etikettark (självhäftande etiketter), kuvert och papper med anpassat format.

3. Förlängare

   Drag ut denna förlängare när du laddar ark som är större än A4 i sidoinmatningsfacket.

4. Nedre högra luckan

   Öppna denna lucka när pappersstopp inträffar.

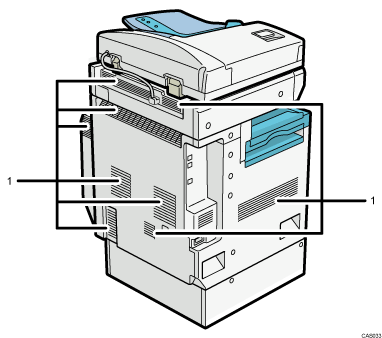

Vy bakifrån och från vänster

1. Ventilationsöppningar

   Förhindra överhettning.
