Przewodnik po elementach składowych typu 3 i 4

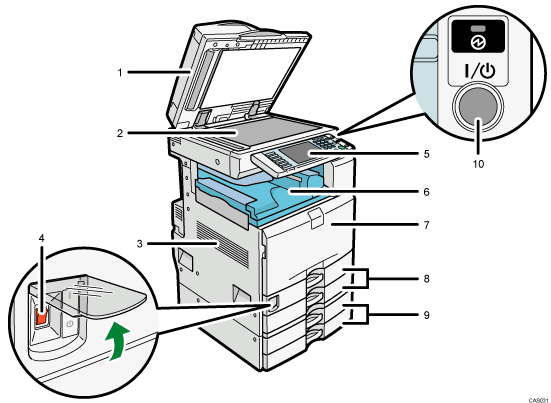

Widok z przodu i z lewej strony

1. Pokrywa szyby ekspozycyjnej (opcjonalna), ARDF (opcjonaly) lub jednoprzebiegowe skanowanie dwustronne z ADF.

   (Ilustracja przedstawia ARDF.)

   Opuść pokrywę szyby ekspozycyjnej lub podajnik ADF na oryginały umieszczone na szybie ekspozycyjnej.

   Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo.

   ARDF skanuje obie strony oryginału.

   Jednoprzebiegowe skanowanie dwustronne skanuje dwie strony oryginału jednocześnie.

2. Szyba ekspozycyjna

   Oryginały należy umieścić stroną do kopiowania skierowaną do dołu.

3. Otwory wentylacyjne

   Zapobiegają przegrzaniu.

4. Główny przełącznik zasilania

   Jeśli urządzenie nie działa po włączeniu przełącznika operacyjnego, sprawdź, czy główny wyłącznik zasilania jest włączony. Jeżeli jest wyłączony, włącz go. Patrz „Włączanie/wyłączanie zasilania”.

5. Panel operacyjny

   Patrz „Panel operacyjny”.

6. Taca wewnętrzna 1

   Tutaj wyprowadzane są kopie, wydruki lub wiadomości faksowe.

7. Pokrywa przednia

   Otwórz, aby uzyskać dostęp do wnętrza urządzenia.

8. Kasety na papier (kasety 12)

   Tutaj załaduj papier.

9. Dolne kasety na papier (opcjonalne)

   Tutaj załaduj papier.

10. Przełącznik operacyjny

    Naciśnij, aby włączyć zasilanie (wskaźnik przełącznika operacyjnego zaświeci się). Aby wyłączyć zasilanie, naciśnij przełącznik ponownie (wskaźnik przełącznika operacyjnego zgaśnie). Patrz „Włączanie/wyłączanie zasilania”.

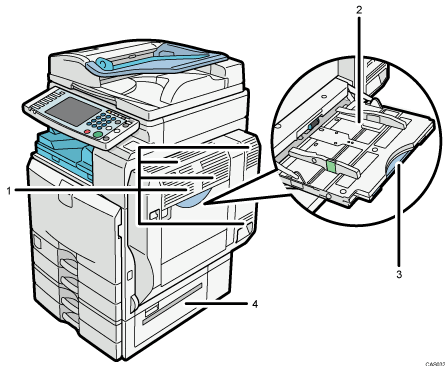

Widok z przodu i z lewej strony

1. Otwory wentylacyjne

   Zapobiegają przegrzaniu.

2. Taca ręczna

   Służy do kopiowania lub drukowania na foliach przezroczystych, etykietach samoprzylepnych, kopertach i papierze o niestandardowym rozmiarze.

3. Przedłużenie

   Podczas ładowania do tacy ręcznej arkuszy większych niż A4 należy wyciągnąć przedłużenie tacy.

4. Prawa dolna pokrywa

   Należy otworzyć tę pokrywę po wystąpieniu zacięcia papieru.

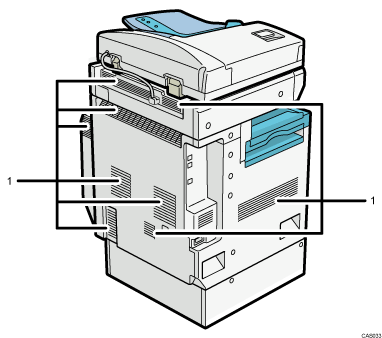

Widok z tyłu i z lewej strony

1. Otwory wentylacyjne

   Zapobiegają przegrzaniu.
