Guide relatif aux composants de type 1 et 2

Cette section présente les noms et les fonctions des composants de type 1 et 2.

Important

  • N'obstruez pas les orifices de ventilation en plaçant des objets près d'eux ou en appuyant des objets contre eux. Si l'appareil est en surchauffe, une panne peut survenir.

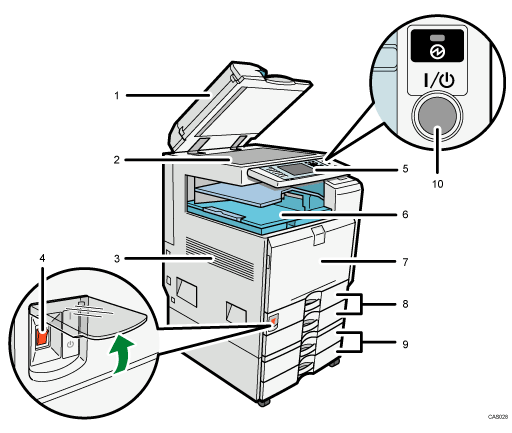

Vue avant gauche

Illustration de l'unité principale avec numérotation

  1. Cache de vitre d'exposition (en option) ou ARDF (en option)

    (L'illustration représente l'ARDF.)

    Abaissez le cache de la vitre d'exposition ou l'ARDF sur les originaux placés sur la vitre d'exposition.

    Si vous placez un lot d'originaux dans l'ARDF, l'ARDF charge automatiquement les originaux les uns après les autres. L'ARDF peut numériser les deux faces d'un original, une face à la fois.

  2. Vitre d'exposition

    Placez-y les originaux, face vers le bas.

  3. Orifices de ventilation

    Évitez la surchauffe.

  4. Interrupteur d'alimentation principale

    Si l'appareil ne fonctionne pas une fois l'interrupteur de fonctionnement activé, vérifiez si l'interrupteur de l'alimentation principale est bien allumé. Si ce n'est pas le cas, activez-le. Reportez-vous à « Mise sous tension/hors tension ».

  5. Panneau de Commande

    Voir « Panneau de commande ».

  6. Réceptacle interne 1

    Les copies, les pages imprimées et les télécopies sont distribuées ici.

  7. Capot avant

    Ouvrir pour accéder à l'intérieur de l'appareil.

  8. Magasins papier (magasins 1 tiret 2)

    Chargez le papier ici.

  9. Magasins papier inférieurs (en option)

    Chargez le papier ici.

  10. Touche marche/arrêt

    Appuyez sur cette touche pour mettre l'appareil sous tension (le témoin de fonctionnement s'allume). Pour mettre l'appareil hors tension, appuyez à nouveau sur cette touche (le témoin de fonctionnement s'éteint). Reportez-vous à « Mise sous tension/hors tension ».

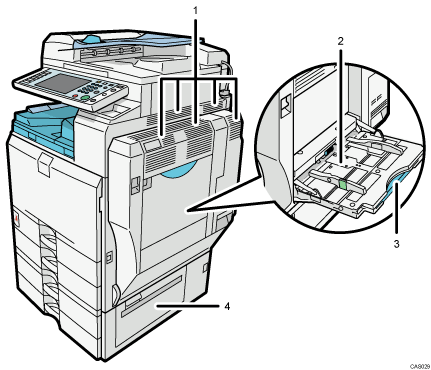

Vue avant droite

Illustration de l'unité principale avec numérotation

  1. Orifices de ventilation

    Évitez la surchauffe.

  2. Bypass

    Utilisez-le pour la copie ou l'impression sur transparents pour rétroprojecteurs, étiquettes adhésives, enveloppes et papier de format personnalisé.

  3. Extension

    Tirez cette extension vers l'extérieur lorsque vous chargez des feuilles au format supérieur au A4Paysage dans le bypass.

  4. Capot inférieur droit

    Ouvrez ce capot lorsqu'un incident papier survient.

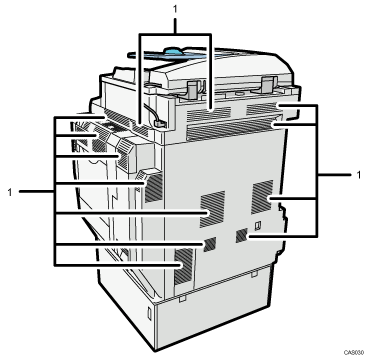

Vue arrière droite

Illustration de l'unité principale avec numérotation

  1. Orifices de ventilation

    Évitez la surchauffe.
