Tyypin 1 ja 2 osat

Edestä ja vasemalta katsottuna

1. Valotuslasin kansi (lisävaruste) tai kääntävä syöttölaite (lisävaruste)

   (Kuvassa kääntävä syöttölaite.)

   Laske valotuslasin kansi tai kääntävä syöttölaite valotuslasille asetettujen alkuperäisten päälle.

   Jos laitat nipun alkuperäisiä kääntävään syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen. Kääntävä syöttölaite skannaa alkuperäisen molemmat puolet yksi puoli kerrallaan.

2. Valotuslasi

   Aseta alkuperäiset tähän kuvapuoli alaspäin.

3. Tuuletusaukot

   Estävät ylikuumenemisen.

4. Pääkytkin

   Jos laite ei käynnisty, kun yrität kytkeä virran käyttökytkimestä, tarkista, onko virta kytketty pääkytkimestä. Jos pääkytkin on pois päältä, laita se päälle. Lisätietoja, katso "Laitteen käynnistäminen ja sammuttaminen".

5. Käyttöpaneeli

   Katso "Käyttöpaneeli".

6. Sisäinen luovutustaso 1

   Kopiot, tulosteet ja faksit päätyvät tälle tasolle.

7. Etukansi

   Tämän avaamalla pääsee käsiksi laitteen sisäosiin.

8. Paperikasetit (kasetit 1 2)

   Lisää paperi tänne.

9. Alemmat paperikasetit (lisävaruste)

   Lisää paperi tänne.

10. Käyttökytkin

    Kytke virta painamalla tästä (käyttökytkimen merkkivalo syttyy). Katkaise virta painamalla uudelleen (käyttökytkimen merkkivalo sammuu). Lisätietoja, katso "Laitteen käynnistäminen ja sammuttaminen".

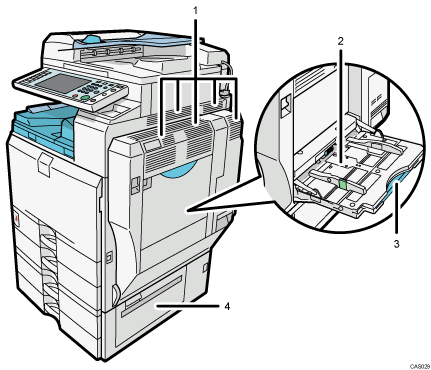

Edestä ja oikealta katsottuna

1. Tuuletusaukot

   Estävät ylikuumenemisen.

2. Ohisyöttötaso

   Käytä kopioimiseen kalvoille, tarroille, kirjekuorille ja vakiokoosta poikkeavalle paperille.

3. Paperituki

   Vedä paperituki ulos, kun asetat suurempia kuin A4 -kokoisia alkuperäisiä ohisyöttötasolle.

4. Oikeanpuoleinen alakansi

   Avaa kansi, jos sattuu paperitukos.

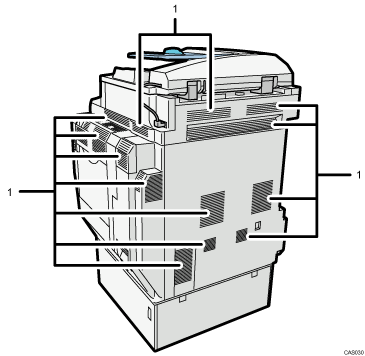

Takaa ja oikealta katsottuna

1. Tuuletusaukot

   Estävät ylikuumenemisen.
