Guía de componentes de tipo 3 y 4
En esta sección se presentan los nombres y las funciones de los componentes de los tipos 3 y 4.
No coloque ni apoye objetos sobre los orificios de ventilación ya que los estará obstruyendo. Si la máquina se sobrecalienta, se puede producir una avería.

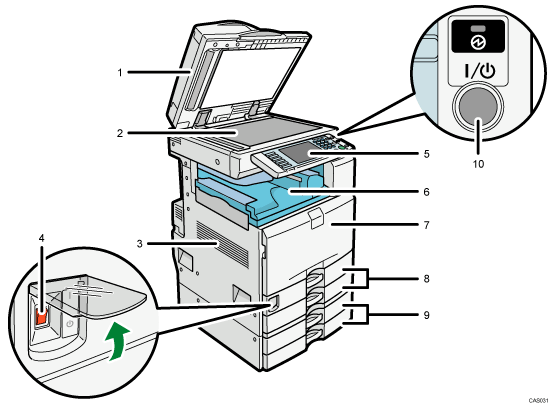

Vista delantera e izquierda
Tapa del cristal de exposición (opcional), ARDF (opcional) o ADF de escaneo dúplex de una pasada
(La ilustración muestra el ARDF.)
Baje la tapa del cristal de exposición o el ADF sobre los originales colocados en el cristal de exposición.
Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno.
El ARDF escanea ambas caras del original de una en una.
El ADF de escaneo dúplex de una pasada escanea ambas caras del original a la vez.
Cristal de exposición
Coloque aquí los originales hacia abajo.
Orificios de ventilación
Evitan un sobrecalentamiento.
Interruptor de alimentación principal
Si la máquina no funciona después de encender el interruptor de funcionamiento, compruebe si el interruptor principal de alimentación está encendido. Si está apagado, enciéndalo. Consulte "Encendido/Apagado de la alimentación".
Panel de mandos
Consulte "Panel de mandos".
Bandeja interna 1
El papel copiado o impreso y los mensajes de fax se entregan aquí.
Tapa delantera
Ábrala para acceder al interior de la máquina.
Bandejas de papel (bandejas 1
2)Cargue el papel aquí.
Bandejas de papel inferiores (opcionales)
Cargue el papel aquí.
Interruptor de funcionamiento
Púlselo para encender la máquina (el indicador del interruptor de funcionamiento se ilumina). Para apagar la máquina, vuelva a pulsar el interruptor (el indicador del interruptor de funcionamiento se apaga). Consulte "Encendido/Apagado de la alimentación".

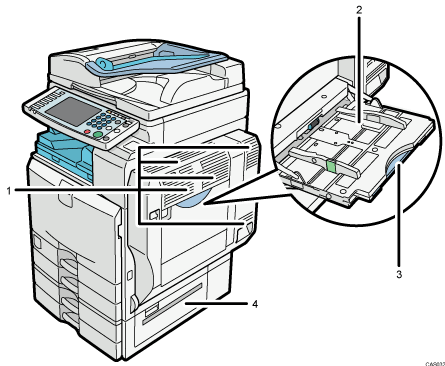

Vista delantera y derecha
Orificios de ventilación
Evitan un sobrecalentamiento.
Bandeja bypass
Utilícela para copiar o imprimir en transparencias OHP, etiquetas adhesivas, sobres y papel de tamaño personalizado.
Extensor
Tire del extensor cuando cargue hojas de un tamaño superior a A4
en la bandeja bypass.Tapa inferior derecha
Abra esta tapa cuando se produzca un atasco.

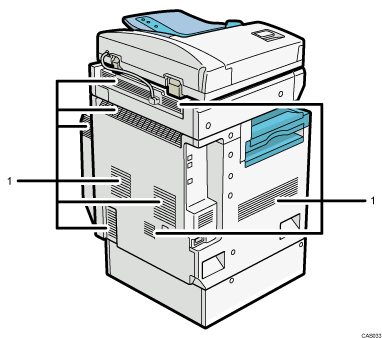

Vista posterior e izquierda
Orificios de ventilación
Evitan un sobrecalentamiento.
Para refrigerar el interior de la máquina, puede que el ventilador siga en funcionamiento después de que la máquina termine un trabajo de impresión grande. Para más información, consulte la Detección de errores.
