Anschließen an die Schnittstellen

Dieser Abschnitt erläutert, wie die Schnittstelle des Geräts identifiziert und das Gerät in Übereinstimmung mit der Netzwerkumgebung angeschlossen wird.

ACHTUNG


  • Zur Unterdrückung von RF-Interferenz muss ein Netzwerkschnittstellenkabel mit einem Ferritkern verwendet werden.

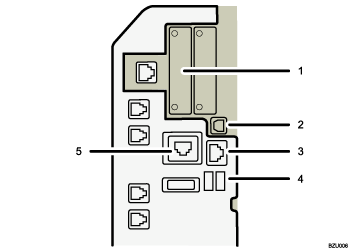

Nummerierte Abbildung Anschließen an die Schnittstellen

  1. Steckplatz A

    Installieren Sie eine optionale Schnittstellenkarte in diesem Steckplatz.

    Der Steckplatz kann eine der folgenden Schnittstellenkarten aufnehmen:

    • IEEE1284-Schnittstellenkarte: Erforderlich, wenn Sie ein IEEE 1284-Kabel an dieses Gerät anschließen möchten. Wenn die Karte in Steckplatz A installiert ist, können Sie das Gerät über ein IEEE 1284-Kabel an einen Computer anschließen.

    • Wireless-LAN-Schnittstelleneinheit: Erforderlich, wenn Sie dieses Gerät an ein Wireless LAN anschließen möchten. Wenn die Einheit in Steckplatz A installiert ist, können Sie das Gerät an ein IEEE 802.11 a oder ein IEEE 802.11 b/g-Wireless LAN anschließen.

  2. USB 2.0 Anschluss [Typ B]

    Anschluss für das USB 2.0-Schnittstellenkabel [Typ B]

  3. 10BASE-T/100BASE-TX-Anschluss

    Anschluss für das 10BASE-T- oder 100BASE-TX-Kabel

  4. USB-Host-Schnittstelle

    Anschluss zum Anschließen des USB-Schnittstellenkabels

    Verwenden Sie diese Schnittstelle, um das Gerät mit einem Kartenauthentifizierungsgerät oder einem Speicherkartenlesegerät zu verbinden.

  5. Gigabit-Ethernet-Anschluss (optional)

    Anschluss für das 1000BASE-T-, 100BASE-TX- oder 10BASE-T-Kabel

Hinweis
