Anleitung für Komponenten des Typs 3 und 4

Dieser Abschnitt ist eine Einführung in die Bezeichnungen und Funktionen der Komponenten von Typ 3 und 4.

Blockieren Sie nicht die Lüftungsöffnungen, indem Sie Gegenstände davorstellen oder dagegenlehnen. Ist die Öffnung blockiert und das Gerät wird zu heiß, können Betriebstörungen die Folge sein.

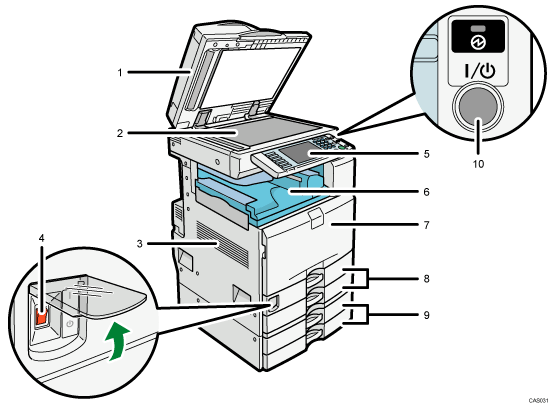

Vordere und linke Ansicht

Nummerierte Abbildung des Hauptgeräts

Vorlagenglasabdeckung (optional), ARDF (optional) oder Dual-Scan-ADF
(Diese Abbildung zeigt den ARDF.)
Senken Sie die Vorlagenglasabdeckung oder den ADF auf die Vorlagen, die sich auf dem Vorlagenglas befinden.
Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) laden, dann werden die Dokumente automatisch einzeln eingezogen.
Der ADRF scannt beide Seiten einer Vorlage gleichzeitig ein.
Der Dual-Scan-ADF scannt beide Seiten einer Vorlage gleichzeitig ein.
Vorlagenglas
Legen Sie die Vorlagen mit der Bildseite nach unten auf.
Lüftungsöffnungen
Überhitzung vermeiden.
Hauptschalter
Wenn das Gerät nach dem Einschalten des Betriebsschalters nicht funktioniert, sollten Sie überprüfen, ob der Hauptschalter eingeschaltet ist. Falls nicht, schalten Sie ihn ein. Siehe Abschnitt “Ein/Ausschalten des Geräts”.
Bedienfeld
Siehe "Bedienfeld".
Interne Ablage 1
Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.
Vordere Abdeckung
Öffnen, um auf das Geräteinnere zugreifen zu können.
Papiermagazine (Magazin 1 2)
Legen Sie hier Papier ein.
Untere Papiermagazine (optional)
Legen Sie hier Papier ein.
Betriebsschalter
Drücken Sie auf diesen Schalter, um das Gerät einzuschalten (die Betriebsschalteranzeige leuchtet auf). Um das Gerät auszuschalten, drücken Sie erneut auf denselben Schalter (die Betriebsschalteranzeige erlischt). Siehe Abschnitt “Ein/Ausschalten des Geräts”.

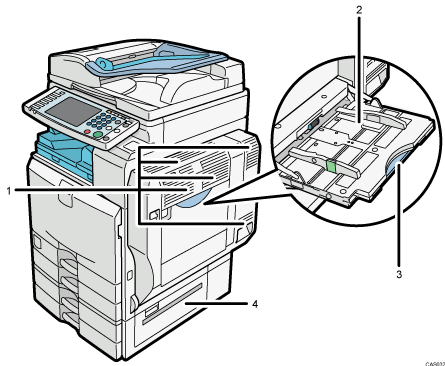

Vordere und rechte Ansicht

Nummerierte Abbildung des Hauptgeräts

Lüftungsöffnungen
Überhitzung vermeiden.
Bypass
Verwenden Sie diesen zum Kopieren oder Drucken auf OHP-Folien, Etikettenpapier (Klebeetiketten), Umschläge oder benutzerdefinierte Papierformate.
Verlängerung
Ziehen Sie diese Verlängerung aus, wenn Sie in den Bypass Papier einlegen, das größer als A4 ist.
Untere rechte Abdeckung
Diese Abdeckung öffnen, wenn ein Papierstau auftritt.

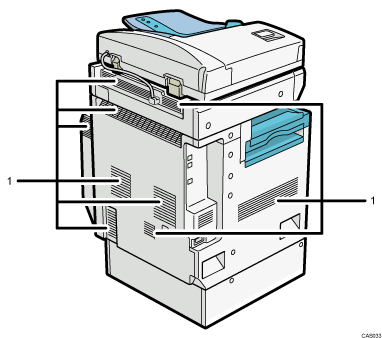

Hintere und linke Ansicht

Nummerierte Abbildung des Hauptgeräts

Zum Abkühlen des Geräteinneren läuft der Ventilator eventuell noch weiter, nachdem das Gerät einen großen Druckjob beendet hat. Details finden Sie in der Fehlerbehebung.
