Komponentguide

I det här avsnittet får du en beskrivning av komponenternas namn och funktioner.

Täck inte ventilationsöppningarna genom att placera föremål i närheten av dem eller luta någonting mot dem. Om maskinen blir överhettad kan fel uppstå.

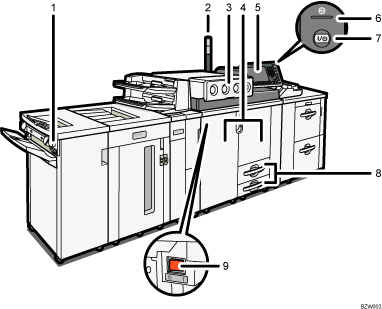

Bild av huvudenhet (numrerade detaljer)

Knappen Paus/Fortsätt
Tryck för att stoppa utskriften tillfälligt. Om du trycker igen återupptas kopiering.
Varningslampa
Meddelar dig om fel under utskrift, som t.ex. papperstrassel eller att pappret är slut.
Tonerlucka
Öppna för att byta tonerpatronen.
Frontlucka(höger/vänster frontlucka)
Öppna för att komma åt maskinens insida.
Kontrollpanel
Se "Kontrollpanel".
Huvudströmsindikator
Huvudströmsindikatorn tänds när du slår på huvudströmbrytaren.
Driftströmbrytare
Tryck på knappen för att slå på strömmen (indikatorn på driftströmbrytaren tänds). Bryt strömmen genom att trycka på knappen igen (indikatorn på driftströmbrytaren släcks). Se "Slå på/av strömmen".
Papperskassett (kassett 1, 2)
Fyll på papper här.
Huvudströmbrytare
Om maskinen inte fungerar när du slagit på driftströmbrytaren, kontrollerar du att huvudströmbrytaren är på. Om den inte är det slår du på den. Se "Slå på/av strömmen".

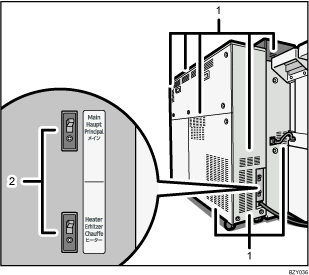

Bild av huvudenhet (numrerade detaljer)

Ventilationsöppningar
Förhindra överhettning.
Jordfelsbrytare
Huvudbrytare (övre): Bryter strömmen från huvudströmförsörjningen vid en eventuell överbelastning.
Värmebrytare (nedre): Bryter strömmen till den termiska enheten vid en eventuell överhettning.
