Guía de componentes
En esta sección se presentan los nombres y las funciones de los componentes.
|
No deje la unidad de creación de imágenes abierta durante más de 10 minutos; de lo contrario, la calidad de la imagen podría deteriorarse.
No coloque ni apoye objetos sobre los orificios de ventilación ya que los estará obstruyendo. Si la máquina se sobrecalienta se puede producir un fallo.

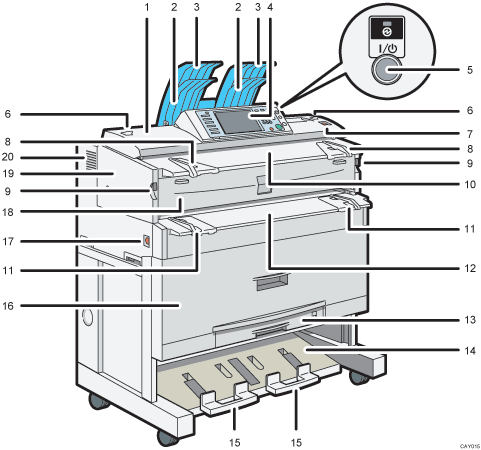

Anverso
Tapa del escáner
Ábrala para retirar los originales atascados.
Apilador de originales
Los originales se apilan aquí.
Apilador de salida superior
Si se selecciona la salida superior, el papel impreso se apilará aquí.
Panel de mandos
Consulte "Panel de mandos".
Interruptor de funcionamiento
Púlselo para encender la máquina (el indicador del interruptor de funcionamiento se ilumina). Para apagar la máquina, vuelva a pulsar el interruptor (el indicador del interruptor de funcionamiento se apaga). Consulte "Encendido/Apagado de la alimentación".
Palanca de cambio de originales
Úsela para copiar o escanear originales plegados.
Tecla [Detener escáner]
Utilícela si los originales se alimentan de forma inclinada, o para cancelar el escaneado mientras el original se está alimentando.
Guía de originales
Ajústela al ancho de sus originales.
Palanca de liberación de la unidad de creación de imágenes
Se usa para abrir la unidad de creación de imágenes.
Mesa de originales
Coloque aquí los originales que se están escaneando cara abajo.
Guía de papel de la bandeja bypass
Ajuste al ancho del papel para la copia bypass.
Bandeja bypass
Utilícela para alimentar papel manualmente. Coloque el papel para impresión cara arriba.
Bandejas de papel cortado (opcional)
Cargue aquí el papel cortado.
Apilador de salida inferior
Si se selecciona la salida inferior, el papel impreso se apilará aquí.
Guía auxiliar de salida inferior
Tire de ella para insertar papel enrollado u originales largos.
Bandeja de bobina de papel (opcional)
Cargue aquí una bobina de papel.
Interruptor de alimentación principal
Úselo para conectar y desconectar la alimentación. Si no va a usar la máquina durante mucho tiempo, desenchufe el cable de alimentación. En condiciones normales, la máquina debe dejarse encendida.
Si la máquina no funciona después de encender el interruptor de funcionamiento, compruebe si el interruptor principal de alimentación está encendido. Si está apagado, enciéndalo. Consulte "Encendido/Apagado de la alimentación".
Tapa frontal de la unidad de creación de imágenes
Ábrala cuando se agote el tóner.
Unidad de creación de imágenes
Ábrala cuando se produzca un atasco de papel o se agote el tóner.
Orificios de ventilación
Evitan un sobrecalentamiento.
No tire de la guía auxiliar de salida inferior hacia fuera cuando seleccione la salida inferior. De lo contrario el papel impreso puede no apilarse correctamente.

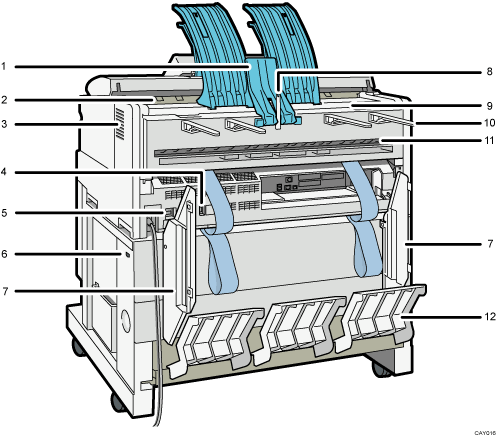

Atrás
Guía de salida superior
Lleva el papel impreso al apilador de salida superior.
Salida de originales
Los originales se depositan aquí.
Orificios de ventilación
Evitan un sobrecalentamiento.
Interruptor del calentador anticondensación
Si se forma condensación en el interior de la máquina como resultado del cambio de temperatura, la máquina podría dejar de imprimir correctamente.
Para reducir este problema, utilice el calentador anticondensación.
Disyuntor diferencial
Esta máquina cuenta con un disyuntor diferencial para evitar descargas eléctricas. El disyuntor diferencial suele estar conectado.
Si la alimentación no está activada, compruebe si el disyuntor diferencial está en la posición de apagado. Si es así, no lo cambie a la posición de encendido.
Póngase en contacto con su representante de ventas o del servicio técnico inmediatamente.
Interruptor del calentador antihumedad (opcional)
Si la humedad es elevada, el papel de la bobina de papel o las bandejas de papel de corte pueden absorber humedad, lo cual puede afectar a la calidad de la copia. El calentador antihumedad evita esto. Active este interruptor si la humedad es elevada. Consulte “Interruptor del calentador antihumedad”.
Guías de salida inferior
Evitan que el papel impreso se apile torcido cuando se selecciona la salida inferior.
Palanca de cambio de salida de los originales
Lleva los originales a la guía de salida de originales.
Salida de impresiones superior
Cuando se selecciona la salida superior, el papel impreso se dispone aquí con la cara impresa hacia el usuario.
Guía de salida de originales
Apila los originales en la salida trasera.
Salida de impresiones inferior
Cuando se selecciona la salida inferior, el papel impreso aparece aquí con la cara de impresión hacia arriba.
Bandeja de salida inferior (opcional)
El papel procedente de la salida de impresiones inferior se envía al apilador de impresiones inferior.
Use las guías de salida inferior si el papel de la salida de impresiones inferior es A0
o A1.
