Ligação aos Interfaces

Este capítulo explica como identificar o interface do equipamento e ligar o equipamento de acordo com o ambiente de rede.

Tem de ser utilizado um cabo de interface de rede com núcleo de ferrite para supressão de interferências RF.

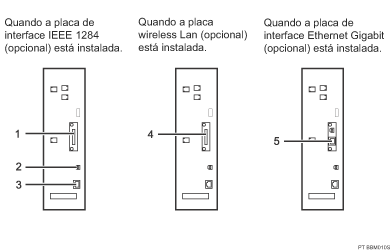

Ilustração de ligação aos interfaces (ilustração com numeração)

Porta IEEE 1284 (opcional)
Porta para ligação do cabo de interface IEEE 1284
Porta USB2.0
Porta para ligação do cabo de interface USB2.0
Porta 10BASE-T/100BASE-TX
Porta para ligação do cabo 10BASE-T ou 100BASE-TX
Porta wireless LAN (opcional)
Porta para utilização wireless LAN
Porta Gigabit Ethernet (opcional)
Porta para ligação do cabo 10BASE-T, 100BASE-TX ou 1000BASE-T

Não é possível instalar estas três opções em simultâneo: placa de interface IEEE 1284, placa de wireless LAN, placa Gigabit Ethernet.
Se estiver instalada a placa Gigabit Ethernet, apenas a placa Ethernet e interface USB da placa Gigabit Ethernet podem ser utilizados.
