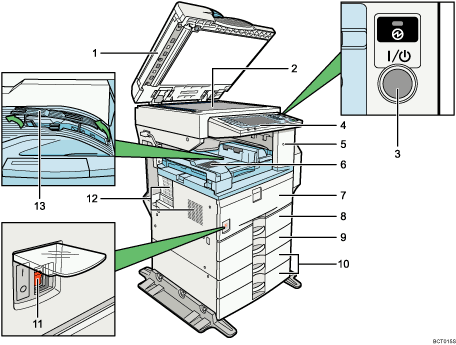

Guia dos Componentes

Tampa do vidro de exposição (opcional) ou Alimentador automático de documentos (ADF) (opcional)

Baixe a tampa do vidro de exposição ou o alimentador automático de documentos (ADF) sobre os originais colocados no vidro de exposição. Se colocar uma resma de originais no alimentador automático de documentos (ADF), o ADF vai alimentar automaticamente os originais, um a um. Este alimentador de documentos pode ser utilizado para originais com dois lados.

(A imagem mostra o ADF.)

Vidro de exposição

Coloque aqui os originais com a face virada para baixo.

Interruptor de operação

Prima o interruptor para ligar a alimentação (o indicador do interruptor de operação acende). Para desligar a alimentação, volte a premi-lo (o indicador do interruptor de operação apaga).

Consulte "Ligar/Desligar a Alimentação".

Painel de controlo

Consulte "Painel de Controlo".

Indicador remover papel

O indicador acende quando o papel é entregue na bandeja interna opcional 2 (bandeja de 1 cacifo). Quando se remove o papel da bandeja interna 1, o indicador apaga-se.

Bandeja interna

O papel copiado/impresso e os faxes recebidos saem por aqui.

Tampa frontal

Abra esta tampa para aceder ao interior do equipamento.

Bandeja de papel 1

Coloque o papel aqui. Consulte a Resolução de problemas.

Bandeja de papel 2

Utilize-a para copiar ou imprimir em acetatos, etiquetas autocolantes, papel vegetal, envelopes e papel de formato personalizado. Consulte "Colocar Papel", Resolução de Problemas.

Bandeja de papel (opcional)

Coloque o papel aqui. Consulte a Resolução de problemas.

Interruptor de alimentação principal

Se o equipamento não funcionar depois de ligar o interruptor de operação, verifique se o interruptor de alimentação principal está ligado. Se estiver desligado, ligue-o.

Consulte "Ligar/Desligar a Alimentação".

Saídas de ventilação

Previnem o sobreaquecimento.

Guia

Se um dos lados da página estiver enrolado, se copiar ou imprimir em papel fino, levante a extremidade esquerda da guia até encaixar no lugar. A guia impede que o papel enrole.

Unidade de duplex (Unidade para cópias/impressões de dois lados)

Faz cópias/impressões de dois lados.

Bandeja de alimentação manual

Utilize-a para copiar ou imprimir em acetatos, etiquetas autocolantes, papel vegetal, envelopes e papel de formato personalizado. Consulte "Opções".

Tampa inferior direita (opcional)

Abra esta tampa para retirar papel encravado da unidade de bandeja de papel opcional. Consulte "Opções".
