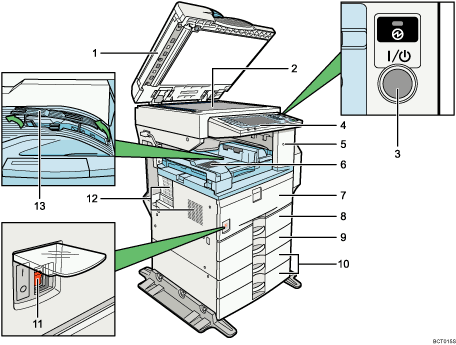

Guida ai componenti

Coprioriginali (opzionale) o Alimentatore automatico originali (ADF) (opzionale)

Abbassare il coprioriginali o l'alimentatore automatico originali(ADF) sopra gli originali posizionati sul vetro di esposizione. Caricando una pila di originali nell'alimentatore automatico originali (ADF), l'ADF alimenterà automaticamente gli originali uno alla volta. Questo alimentatore originali può essere utilizzato per originali fronte-retro.

(L'illustrazione mostra l'ADF).

Vetro di esposizione

Posizionare gli originali con la facciata da copiare rivolta verso il basso.

Interruttore di funzionamento

Premere per accendere la macchina (l'interruttore di funzionamento si accende). Per spegnere, premere nuovamente (l'interruttore di funzionamento si spegne).

Vedere "Accendere/Spegnere la macchina".

Pannello di controllo

Vedere "Pannello di controllo".

Indicatore Rimuovere la carta

L'indicatore si accende quando la carta viene inviata al vassoio interno 2 opzionale (vassoio a 1 scomparto). Una volta rimossa la carta dal vassoio interno 2, l'indicatore si spegne.

Vassoio interno

Copie, fax e stampe vengono inviati qui.

Sportello anteriore

Aprire per accedere all'interno della macchina.

Vassoio carta 1

Caricare qui la carta. Vedere Risoluzione dei problemi.

Vassoio carta 2

Utilizzare per copiare o stampare copie su lucidi, carta per etichette (etichette adesive), carta trasparente, buste e carta di formato personalizzato. Vedere Risoluzione dei problemi.

Unità vassoio carta (opzionale)

Caricare qui la carta. Vedere Risoluzione dei problemi.

Interruttore di alimentazione principale

Se la macchina non funziona dopo aver acceso l'interruttore di funzionamento, assicurarsi che l'interruttore di alimentazione principale sia acceso. Se è spento, accenderlo.

Vedere "Accendere/Spegnere la macchina".

Fori di ventilazione

Evitano il surriscaldamento.

Guida

Se entrambi i lati della pagina sono arricciati, o se si sta copiando o stampando su carta sottile, sollevare l'estremità sinistra della guida fino a farla entrare nella propria sede. La guida evita che la carta in uscita si arricci.

Unità fronte-retro(Unità per stampe/copie fronte-retro)

Effettua stampe/copie fronte-retro.

Vassoio bypass

Utilizzare per copiare o stampare copie su lucidi, etichette adesive, carta trasparente, buste e carta di formato personalizzato. Vedere alla voce "Opzioni".

Sportello destro inferiore (opzionale)

Aprire questo coperchio per rimuovere la carta inceppata dall'unità vassoio carta opzionale. Vedere alla voce "Opzioni".
