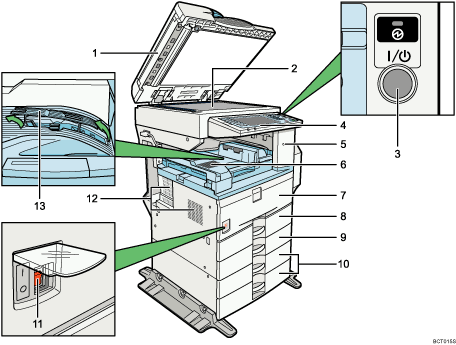

Útmutató az alkatrészekhez

Expozíciós üveglap fedele (opcionális) vagy Automatikus dokumentumadagoló (ADF) (opcionális)

Hajtsa rá az expozíciós üveglap fedelét vagy az automatikus dokumentumadagolót (ADF) az expozíciós üveglapra helyezett eredetikre. Ha egy köteg eredetit tölt be az automatikus dokumentumadagolóba (ADF), az eredetik egymás után automatikusan beolvasásra kerülnek. A dokumentumadagoló kétoldalas eredetik esetén is használható.

(Az ábra az automatikus dokumentumadagolót mutatja.)

Expozíciós üveglap

Ide helyezze az eredetiket a másolandó oldallal lefelé.

Működéskapcsoló

A készülék bekapcsoláshoz nyomja meg ezt a gombot (a működést jelző lámpa kigyullad). A kikapcsoláshoz nyomja meg ismét a gombot (a működést jelző lámpa elalszik).

Lásd "A készülék be-/kikapcsolása" című fejezetet.

Kezelőpanel

Lásd a "Kezelőpanel" című fejezetet.

Papír eltávolítása jelzőfény

A jelzőfény világít amikor papír érkezik az opcionális 2. belső tálcára (egytálcás adagoló). Amikor a papírt eltávolítja a 2. belső tálcáról, a jelzőfény kialszik.

Belső adagolótálca

Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket.

Elülső borítás

Nyissa ki, ha hozzá kíván férni a készülék belsejéhez.

1. adagoló

Ide töltse be a papírt. Lásd a Hibaelhárítás kézikönyvet.

2. adagoló

Olyankor használja, amikor hőálló fóliákra, öntapadós címkékre, átlátszó papírra, borítékokra vagy nem szabványos méretű papírlapra kíván másolatot készíteni. Lásd a Hibaelhárítás útmutatót.

Papíradagoló egység (opcionális)

Ide töltse be a papírt. Lásd a Hibaelhárítás útmutatót.

Hálózati főkapcsoló

Amennyiben a készülék nem működik a főkapcsoló bekapcsolását követően, ellenőrizze, hogy a hálózati főkapcsoló be van-e kapcsolva.

Lásd "A készülék be-/kikapcsolása" című fejezetet.

Szellőzőnyílások

Megakadályozza, hogy a készülék túlmelegedjen.

Vezető

Ha a papír valamelyik oldala meggyűrődött vagy vékony papírra másol vagy nyomtat, emelje fel a vezető baloldali végét, amíg az a helyére nem pattan. A vezető megakadályozza, hogy a kijövő papír meggyűrődjön.

Kétoldalas egység (egység kétoldalas másolatok/nyomtatványok készítéséhez)

Kétoldalas másolatokat/nyomtatványokat készít.

Kézi adagoló

Olyankor használja, amikor hőálló fóliákra, öntapadós címkékre, átlátszó papírra, borítékokra vagy nem szabványos méretű papírlapra kíván másolatot készíteni vagy nyomtatni. Lásd a ""Kiegészítők"" című fejezetet.

Jobb alsó fedél (opcionális)

Az opcionális papíradagoló-tálca egységnél elakadt papír eltávolításához nyissa ki ezt a fedelet. Lásd a "Kiegészítők" című fejezetet.
