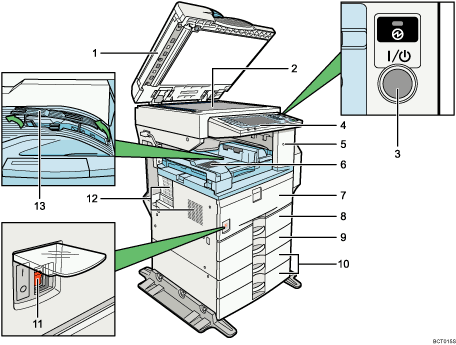

Guía de componentes
En esta sección se presentan los nombres y las funciones de los componentes.
No coloque ni apoye objetos sobre los orificios de ventilación ya que los estará obstruyendo. Si la máquina se sobrecalienta, se puede producir una avería.
Tapa del cristal de exposición (opcional) o Alimentador automático de documentos (ADF) (opcional)
Baje la tapa del cristal de exposición o el alimentador automático de documentos (ADF) sobre los originales colocados en el cristal de exposición. Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno. Este alimentador de documentos se puede utilizar para originales de dos caras.
(La ilustración muestra el ADF.)
Cristal de exposición
Coloque aquí los originales cara abajo.
Interruptor de funcionamiento
Púlselo para encender la máquina (el indicador del interruptor de funcionamiento se ilumina). Para apagar la máquina, vuelva a pulsar este interruptor (el indicador del interruptor de funcionamiento se apaga).
Consulte "Conexión/desconexión de la alimentación".
Panel de mandos
Consulte "Panel de mandos".
Indicador de retirada de papel
El indicador se ilumina cuando se envía el papel a la bandeja interna opcional 2 (bandeja de desplazamiento 1). Cuando el papel se retira de la bandeja interna 2, se apaga el indicador.
Bandeja interna
El papel copiado o impreso y los mensajes de fax se entregan aquí.
Tapa delantera
Ábrala para acceder al interior de la máquina.
Bandeja de papel 1
Cargue el papel aquí. Consulte Detección de errores.
Bandeja de papel 2
Utilícela cuando realice copias o impresiones en transparencias OHP, etiquetas de papel (etiquetas adhesivas), papel translúcido, sobres y papel de tamaño personalizado. Consulte Detección de errores.
Bandeja de papel (opcional)
Cargue el papel aquí. Consulte Detección de errores.
Interruptor de alimentación principal
Si la máquina no funciona después de encender el interruptor de funcionamiento, compruebe si el interruptor principal de alimentación está encendido. Si está apagado, enciéndalo.
Consulte "Conexión/desconexión de la alimentación".
Orificios de ventilación
Evitan un sobrecalentamiento.
Guía
Si cualquiera de los lados de la página se enrollara o si realiza una copia o impresión en papel fino, levante el extremo izquierdo de la guía hasta que encaje en su lugar. La guía previene la salida de papel enrollado.
Unidad dúplex (Unidad para copias/impresiones a dos caras)
Realiza copias/impresiones a dos caras.
Bandeja bypass
Utilícela cuando realice copias o impresiones en transparencias OHP, etiquetas adhesivas, papel translúcido, sobres y papel de tamaño personalizado. Consulte " Opciones ".
Tapa inferior derecha (opcional)
Abra esta cubierta para extraer el papel atascado de la bandeja de papel opcional. Consulte " Opciones ".
Si utiliza la guía, la capacidad de salida se reducirá.
