Inleiding tot de onderdelen

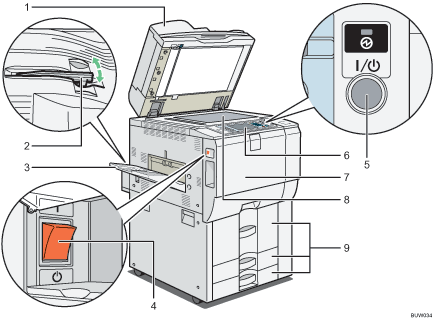

Vooraanzicht

1. ADF

   Als u een stapel originelen in de ADF plaatst zal de AFD automatisch de originelen één voor één invoeren. Deze ADF kan gebruikt worden voor dubbelzijdige originelen.

2. Kopieerladegeleider

   Wanneer u op OHP-transparanten of doorschijnend papier kopieert of afdrukt, trekt u de geleider omhoog om te voorkomen dat het papier bij het uitvoeren omkrult.

3. Kopieerlade (optioneel)

   Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd.

4. Hoofdschakelaar

   Als het apparaat niet functioneert nadat u de Aan/Uit-schakelaar heeft ingeschakeld, controleer dan of de hoofdstroomschakelaar aan staat. Indien deze uitgeschakeld is, zet u hem aan. Zie "De stroom aan-/uitschakelen".

5. Aan/Uit-schakelaar

   Druk op deze schakelaar de stroom aan te zetten (het indicatielampje van de bedieningsschakelaar gaat aan). Druk nog een keer op deze schakelaar om de stroom uit te schakelen (het indicatielampje van de bedieningsschakelaar gaat uit). Zie "De stroom in-/uitschakelen".

6. Bedieningspaneel

   Zie "Bedieningspaneel".

7. Voorklep

   Moet worden geopend om toegang te krijgen tot de binnenkant van het apparaat.

8. Glasplaat

   Plaats originelen hier met de bedrukte zijde naar beneden.

9. Papierlades (laden 1 - 3)

   Laad het papier hier. Lade 1 is een tandemlade waar het papier aan de linkerkant automatisch naar rechts gaat wanneer daar het papier op is.

Linkerachteraanzicht

1. Ventilatiegaten

   Overhitting voorkomen.

2. Handinvoer

   Gebruik deze lade bij het kopiëren of afdrukken op OHP-transparanten, stickervellen (etiketten), kalkpapier, enveloppen en papier met een aangepast formaat.

Achteraanzicht

1. Ventilatiegaten

   Overhitting voorkomen.
