Guía de componentes

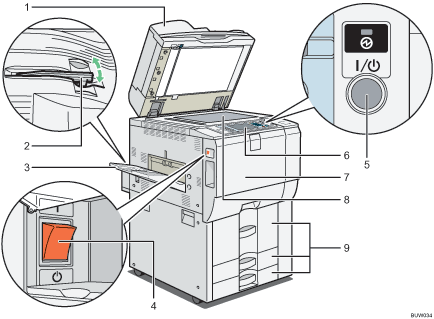

Vista frontal

1. Alimentador automático de documentos

   Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno. Este alimentador de documentos se puede utilizar para originales de dos caras.

2. Guía para la bandeja de copias

   Cuando copie o imprima en transparencias OHP y en papel translúcido, levante la guía para evitar que el papel de salida se enrolle al momento de la entrega.

3. Bandeja de copia (opcional)

   El papel copiado o impreso y los mensajes de fax se entregan aquí.

4. Interruptor de alimentación principal

   Si la máquina no funciona después de encender el interruptor de funcionamiento, compruebe si el interruptor principal de alimentación está encendido. Si está apagado, enciéndalo. Consulte "Encendido/Apagado".

5. Interruptor de funcionamiento

   Púlselo para encender la máquina (el indicador del interruptor de funcionamiento se ilumina). Para apagar la máquina, vuelva a pulsar el interruptor (el indicador del interruptor de funcionamiento se apaga). Consulte "Encendido/Apagado de la máquina".

6. Panel de mandos

   Consulte "Panel de mandos".

7. Tapa delantera

   Ábrala para acceder al interior de la máquina.

8. Cristal de exposición

   Coloque aquí los originales hacia abajo.

9. Bandejas de papel (Bandejas 1 - 3)

   Cargue el papel aquí. La bandeja 1 es una bandeja tándem, que hace que el papel que hay en el lado de la izquierda pasa automáticamente a la derecha cuando se acaba el papel en este lado.

Vista posterior izquierda

1. Orificios de ventilación

   Evitan un sobrecalentamiento.

2. Bandeja bypass

   Utilícela para copiar o imprimir en transparencias OHP, etiquetas adhesivas, papel translúcido, sobres y papel de tamaño personalizado.

Vista posterior derecha

1. Orificios de ventilación

   Evitan un sobrecalentamiento.
