Anleitung für die Komponenten
Dieser Abschnitt erläutert die Namen und Funktionen der Komponenten.
Blockieren Sie nicht die Lüftungsöffnungen, indem Sie Gegenstände davor stellen oder dagegen lehnen. Ist die Öffnung blockiert und das Gerät wird zu heiß, können Betriebstörungen die Folge sein.

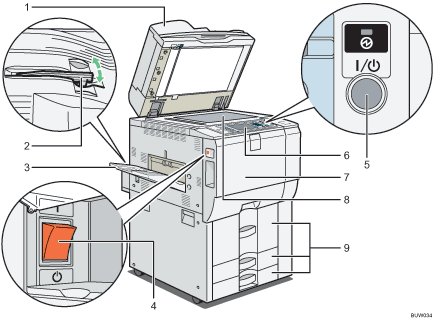

Vorderansicht
ADF
Falls Sie einen Stapel Vorlagen in den automatischen Vorlageneinzug (ADF) einlegen, zieht der ADF die Vorlagen automatisch einzeln ein. Dieser ADF kann für zweiseitige Vorlagen verwendet werden.
Kopiermagazinführung
Heben Sie beim Kopieren oder Drucken auf OHP-Folien und Transparentpapier die Führung an, um zu vermeiden, dass sich das Papier bei der Ausgabe aufrollt.
Kopiermagazin (optional)
Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.
Hauptschalter
Wenn das Gerät nach dem Einschalten des Betriebsschalters nicht funktioniert, sollten Sie überprüfen, ob der Hauptschalter eingeschaltet ist. Falls nicht, schalten Sie ihn ein. Siehe "Ein-/Ausschalten des Geräts".
Betriebsschalter
Drücken Sie auf diesen Schalter, um das Gerät einzuschalten (die Betriebsschalteranzeige leuchtet auf). Um das Gerät auszuschalten, drücken Sie erneut auf denselben Schalter (die Betriebsschalteranzeige erlischt). Siehe Abschnitt “Ein/Ausschalten des Geräts”.
Bedienfeld
Siehe "Bedienfeld".
Vordere Abdeckung
Öffnen, um auf das Geräteinnere zugreifen zu können.
Vorlagenglas
Legen Sie hier die Vorlagen mit der Bildseite nach unten auf.
Papiermagazine (Magazine 1 - 3)
Legen Sie hier Papier ein. Magazin 1 ist ein Tandemmagazin, bei dem das Papier automatisch von der linken zur rechten Seite verschoben wird, wenn es dort zur Neige gegangen ist.
Rückansicht links
Lüftungsöffnungen
Überhitzung vermeiden.
Bypass
Verwenden Sie diesen zum Kopieren oder Drucken auf OHP-Folien, Etikettenpapier (Klebeetiketten), Transparentpapier, Umschlägen oder benutzerdefinierten Papierformaten.
Rückansicht rechts
Lüftungsöffnungen
Überhitzung vermeiden.
Der Bypass kann nicht verwendet werden, wenn das Breit-Großraummagazin (Breit-LCT) installiert ist.
