Scanning af hele området på et brugerdefineret originalformat

Det følgende beskriver, hvordan man angiver et brugerdefineret format for scanning af hele området på en original. Hvis du vil scanne hele området, skal du vælge [Brugerdef. format] som scanningsformat.

For at få vist skærmbilledet til indstilling af et brugerdefineret format, skal man på startskærmen for scanneren trykke på [Scanneindstillinger] > [Scannestørrelse] > [Brugerdef. format].

Tabellerne nedenfor illustrerer, hvordan man måler brugerdefinerede originalformater, og hvordan man angiver scanneindstillingerne på skærmen til indstilling af brugerdefinerede formater.

Måling af formater

Retning og placering af originalen	Målemetode ved scanning af hele området på en original i et brugerdefineret format
I retningen på glaspladen eller i ADF.
I retningen på glaspladen eller i ADF.

Scanneindstillinger på skærmbilledet til indstilling af brugerdefinerede formater

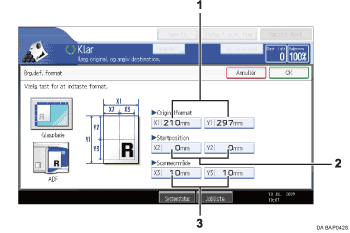

Nummereret illustration af skærm på betjeningspanel

Originalformat (X1 og Y1)
Angiv originalens længde og bredde.
Indtast den faktiske bredde og længde i hhv. [X1] og [Y1], og tryk derefter på tasten [].
Startposition (X2 og Y2)
Indstil Startposition til 0 mm (0 tommer).
Indtast "0" i både [X2] og [Y2], og tryk på [].
Scanneområde (X3 og Y3)
Angiv samme værdier som for Originalformat (X1, Y1).
Indtast de samme værdier i [X3] og [Y3] som for Originalformat (X1 og Y1 henholdsvis), og tryk på []].

For X1 og Y1 kan man angive værdier på 140 mm (5,5 tommer) eller større.
Når man scanner originaler med [Brugerdef. format], kan man ikke indtaste specifikke værdier i [Originalformat] og [Startposition]. For at indstille scanneområdet skal man først angive [Scanneområde] og [Startposition] og herefter [Originalformat].

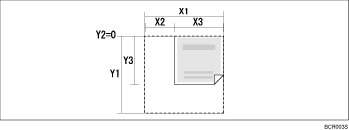

For at scanne en original, der er mindre end (5,5 tommer), skal du konfigurere indstillingerne, som om du scannede en del af en original, der er større end 140 mm (5,5 tommer). For eksempel: for at scanne et cd-mærkat på glaspladen, skal du angive X1 - X3 og Y1 - Y3 baseret på illustrationen nedenfor. Yderligere oplysninger om scanningsprocedurer findes under "Scanning af en del af et brugerdefineret originalformat".
Yderligere oplysninger om placering af originaler findes under "Indstilling af originalfremføringstype".
