Oversigt over maskinens komponenter

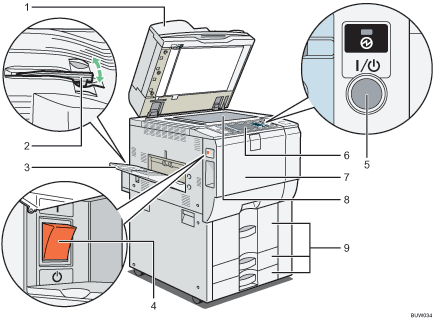

Maskinen set forfra

1. ADF

   Hvis der lægges en stak originaler i ADF'en vil denne automatisk fremføre originalerne en efter en. Denne ADF kan bruges til dobbeltsidede originaler.

2. Papirstyr til modtagebakke

   Ved kopiering eller udskrivning på OHP-transparenter og gennemsigtigt papir skal du hæve styret for at undgå, at det udskrevne papir kommer til at krølle.

3. Modtagebakke (ekstraudstyr)

   Kopierede/udskrevne papirer og faxmeddelelser leveres her.

4. Hovedafbryder

   Hvis maskinen ikke starter, når du trykker på strømafbryderen på betjeningspanelet, skal du kontrollere, om der er tændt for hovedafbryderen. Hvis den er slukket, skal du tænde for den. Se "Tilslutning og afbrydelse af strømmen".

5. Strømafbryder

   Tryk på knappen for at tænde for strømmen (strømindikatoren lyser). Tryk igen for at slukke (strømindikatoren slukker). Se "Tilslutning og afbrydelse af strømmen".

6. Betjeningspanel

   Se "Betjeningspanel".

7. Frontlåge

   Åbn denne for at få adgang til den indvendige del af maskinen.

8. Glasplade

   Anbring originalerne her med forsiden nedad.

9. Papirkassetter (kassetter 1 - 3)

   Ilæg papir her. Kassette 1 er en tandemkassette, hvor papir i den venstre side automatisk bevæger sig til højre, når der ikke er mere papir der.

Maskinen set bagfra - venstre side

1. Ventilationshuller

   Forhindrer overophedning.

2. Bypassbakke

   Bruges til at kopiere eller udskrive på OHP-transparenter, etiketpapir (selvklæbende etiketter), halvgennemsigtigt papir, kuverter og brugerdefineret papir.

Maskinen set bagfra - højre side

1. Ventilationshuller

   Forhindrer overophedning.
