Exterior: vista frontal

En esta sección se presentan los nombres de las distintas piezas de las partes delantera y derecha de la impresora y se describen brevemente sus funciones.

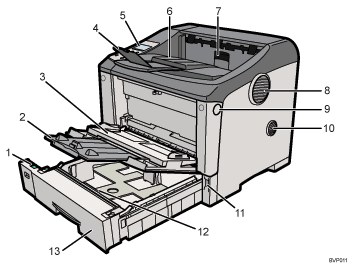

Ilustración de llamada numerada de ilustración de impresora

Selector de tamaño de papel
Ajuste la ruedecita para que coincida con el tamaño y dirección de alimentación del papel cargado en la bandeja de papel.
Extensión de la bandeja bypass
Sáquela cuando cargue una hoja mayor que A4 en la bandeja bypass.
Bandeja bypass
Utilice esta bandeja para introducir papel grueso, transparencias OHP, etiquetas adhesivas, sobres y hojas que no tengan una longitud estándar. Cuando imprima en papel de tamaño personalizado, deberá introducir los ajustes del driver de impresora.
Es posible cargar hasta 100 hojas de papel normal (75 g/m², 20 libras) en la bandeja bypass.
Consulte Papel admitido en cada bandeja y Carga de papel.
Extensión de la bandeja
Sáquela cuando cargue papel A4 o de mayor longitud.
Panel de mandos
Contiene las teclas para el control de la impresora y una pantalla que muestra el estado de la impresora.
Bandeja de salida (bandeja estándar)
Las impresiones salen por aquí con la cara impresa hacia abajo.
Cubierta de salida del papel
Abra esta tapa para retirar el papel atascado.
Ventilación de escape
Expulsa aire caliente del interior de la impresora pare evitar el recalentamiento de los componentes internos.
Es posible ajustar la dirección de salida de esta ventilación.
No bloquee ni obstruya las ventilaciones de la impresora. Si lo hace podrían producirse averías provocadas por la acumulación de calor dentro de la impresora.
Botón de apertura de la tapa delantera
Utilice este botón para abrir la tapa delantera.
Ventilación de entrada
Introduce aire fresco en el interior de la máquina para evitar el recalentamiento de los componentes internos.
Para evitar la entrada de polvo en el interior de la impresora, fije el filtro antipolvo en esta ventilación.
No bloquee ni obstruya las ventilaciones de la impresora. Si lo hace, podrían producirse averías provocadas por la acumulación de calor dentro de la impresora. Consulte Sustitución del filtro de protección contra el polvo.
Interruptor de alimentación
Utilice este interruptor para encender y apagar la impresora.
Almohadilla de fricción
Esto garantiza que sólo se introduzcan las hojas de papel de una en una. Si se introducen varias hojas, limpie cuidadosamente la almohadilla de fricción. Si aparece el mensaje "Sust. kit mantenimiento.", sustituya la almohadilla de fricción por otra nueva.
Bandeja de papel (Bandeja 1)
Carga hasta 500 hojas de papel normal (75 g/m², 20 lb.) en la bandeja para imprimir.
La bandeja de papel se muestra como "Bandeja 1" en pantalla.
