Escaneo de toda el área de un original con tamaño personalizado

Si quiere escanear toda un área de un original de tamaño personalizado, seleccione [Tam. person.] como el tamaño escaneo.

Para ver la pantalla de ajustes de tamaño personalizado, en la pantalla inicial del escáner, pulse [Ajustes de escaneo] > [Tamaño escaneo] > [Tam. person.].

El original de tamaño personalizado siguiente se utiliza para explicar el método para especificar ajustes de escaneo en la pantalla de ajustes de tamaño personalizado.

Cómo medir tamaños

Orientación y colocación de originales	Método de medición para escanear el área completa de un original con tamaño personalizado.
En la orientación o del cristal de exposición o en el ADF.
En la orientación o del cristal de exposición o en el ADF.

Ajustes de escaneo en la pantalla de ajustes de tamaño personalizado

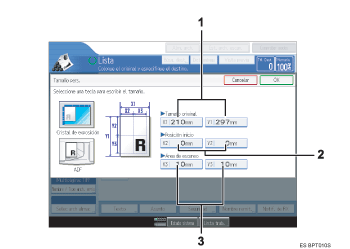

Ilustración de leyenda numerada de la pantalla del panel de operaciones

Tamaño original (X1 e Y1)
Especifique la longitud y anchura del original.
Introduzca el ancho y largo reales en [X1] e [Y1] respectivamente y, a continuación, pulse la tecla [].
Posición inicio (X2 e Y2)
Ajuste la posición inicial a 0 mm (0 pulgadas).
Introduzca "0" en [X2] y [Y2] y, continuación, pulse la tecla [].
Área de escaneo (X3 e Y3)
Ajuste los mismos valores que para Tamaño original (X1, Y1).
Introduzca los mismos valores en [X3] e [Y3] que en Tamaño original (X1 e Y1 respectivamente) y, a continuación, pulse la tecla [].

Para X1 e Y1, puede especificar 140 mm (5,5 pulgadas) o más.

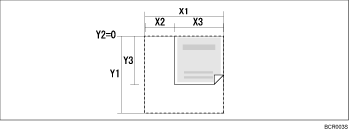

Para escanear un original inferior en tamaño a 140 mm (5,5 pulgadas), configure los ajustes como si estuviera escaneando una parte del original que fuera la parte de un original mayor de 140 mm (5,5 pulgadas). Por ejemplo: para escanear la carátula de un CD en el cristal de exposición, especifique X1X3 e Y1Y3 siguiendo las indicaciones del gráfico inferior. Para más detalles sobre los procedimientos d escaneo, consulte "Escanear una parte de un original de tamaño personalizado".
Para saber más sobre cómo colocar originales, consulte "Configurar Tipos de Alimentación de Originales"
