Guía de componentes

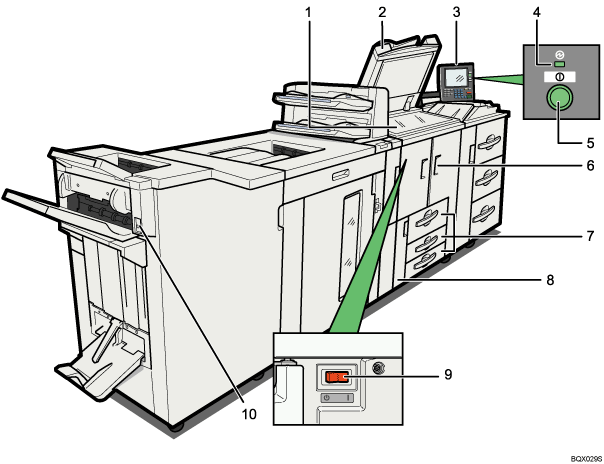

Vista frontal

1. Cristal de exposición

   Coloque aquí los originales hacia abajo.

2. Alimentador automático de documentos (ADF)

   Si carga una pila de originales en el ADF, el ADF los cargará uno a uno.

   Este alimentador de documentos se puede utilizar para los originales de dos caras.

3. Panel de mandos

   Consulte "Panel de mandos".

4. Indicador de alimentación principal

   El indicador de alimentación principal se ilumina cuando se enciende el interruptor de alimentación principal.

5. Interruptor de funcionamiento

   Púlselo para encender la máquina (el indicador del interruptor de funcionamiento se ilumina). Para apagar la máquina, vuelva a pulsar este interruptor (el indicador del interruptor de funcionamiento se apaga).

   Consulte "Conexión/desconexión de la alimentación".

6. Tapa delantera

   Ábrala para acceder al interior de la máquina.

7. Bandejas de papel (Bandejas 1 - 3)

   Cargue el papel aquí.

   La bandeja 1 es una bandeja tándem, que hace que el papel que hay en el lado de la izquierda pasa automáticamente a la derecha cuando se acaba el papel en este lado.

8. Cubierta del tóner

   Ábrala para cambiar el contenedor de tóner.

9. Interruptor de alimentación principal

   Si la máquina no funciona después de encender el interruptor de funcionamiento, compruebe si el interruptor principal de alimentación está encendido. Si está apagado, enciéndalo.

   Consulte "Conexión/desconexión de la alimentación".

10. Interruptor Suspender/Reanudar

    Púlselo para detener momentáneamente la copia. Pulse de nuevo para reanudar la operación detenida.

Vista posterior derecha

1. Orificios de ventilación

   Evitan un sobrecalentamiento.

Vista posterior izquierda

1. Disyuntor diferencial

   Protege a los usuarios contra electrocuciones. Consulte el apartado "Comprobar el disyuntor diferencial" para ampliar información.
