Anleitung für die Komponenten

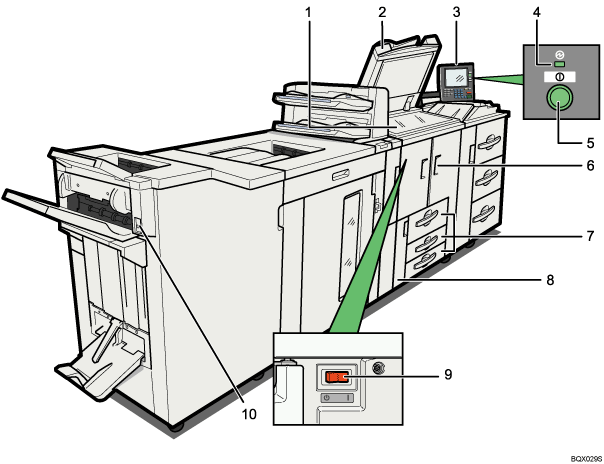

Vorderansicht

1. Vorlagenglas

   Legen Sie hier die Vorlagen mit der Bildseite nach unten auf.

2. Automatischer Vorlageneinzug (ADF)

   Wenn Sie in den automatischen Vorlageneinzug (ADF) einen Stapel Vorlagen einlegen, zieht der ADF die Vorlagen einzeln ein.

   Dieser Vorlageneinzug kann für zweiseitige Vorlagen verwendet werden.

3. Bedienfeld

   Siehe "Bedienfeld".

4. Netzanzeige

   Die Netzanzeige leuchtet auf, wenn der Hauptschalter eingeschaltet wird.

5. Betriebsschalter

   Zum Einschalten des Geräts diesen Schalter drücken (die Anzeige des Betriebsschalters leuchtet auf). Zum Abschalten des Geräts diesen Schalter erneut drücken (die Anzeige des Betriebsschalters erlischt).

   Siehe "Gerät ein-/ausschalten".

6. Vordere Abdeckung

   Öffnen, um auf das Geräteinnere zugreifen zu können.

7. Papiermagazine (Magazine 1-3)

   Legen Sie hier Papier ein.

   Magazin 1 ist ein Tandemmagazin, bei dem das Papier automatisch von der linken zur rechten Seite verschoben wird, wenn es dort zur Neige gegangen ist.

8. Tonerabdeckung

   Öffnen Sie die Abdeckung, um den Tonerbehälter auszutauschen.

9. Hauptschalter

   Wenn das Gerät nach dem Einschalten des Betriebsschalters nicht funktioniert, sollten Sie überprüfen, ob der Hauptschalter eingeschaltet ist. Falls nicht, schalten Sie ihn ein.

   Siehe "Gerät ein-/ausschalten".

10. Schalter Aussetzen/Fortsetzen

    Drücken Sie diesen Schalter, um den Kopiervorgang vorübergehend anzuhalten. Der angehaltene Vorgang wird fortgesetzt, wenn Sie ihn erneut drücken.

Rückansicht rechts

1. Lüftungsöffnungen

   Überhitzung vermeiden.

Rückansicht links

1. Fehlerstrom-Schutzschalter

   Schützt Anwender vor Stromschlag. Für Einzelheiten siehe Abschnitt "Fehlerstrom-Schutzschalter prüfen"
