Cuerpo de la máquina

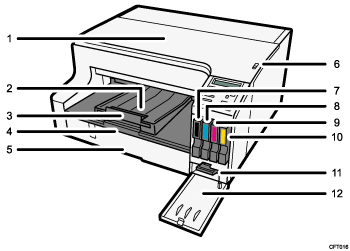

Ésta es una vista frontal de la impresora.
Cubierta superior
Por lo general, deje esta cubierta cerrada. Si no puede encontrar los atascos de papel o no puede retirar el papel atascado fácilmente, puede comprobar el estado del papel desde la parte superior de la impresora.
Rampa de salida
Las impresiones se entregan en la rampa de salida.
Extensión de la rampa de salida
Sáquela cuando utilice papel de gran tamaño para que el papel impreso no se caiga.
Extensión de la tapa de la bandeja de papel (GX e7700N solamente)
Tire de esta tapa cuando utilice la extensión de la bandeja, para evitar que entre polvo en la bandeja.
Bandeja 1
Cargue el papel aquí.
Si desea imprimir en papel con un tamaño superior a A4 o Letter, extraiga la extensión de la bandeja.
Selector de sobres
Si va a imprimir sobres, coloque la palanca en la posición hacia atrás
; para todo lo demás, coloque la palanca en la posición hacia delante
.Cartucho de impresión (negro)
Cartucho de impresión (cian)
Cartucho de impresión (magenta)
Cartucho de impresión (amarillo)
Unidad de recogida de tinta
Cubierta delantera derecha
Durante el uso normal, deje esta cubierta cerrada. Abra esta cubierta solamente cuando necesite instalar o sustituir un catucho de tinta o la unidad de recogida de tinta.

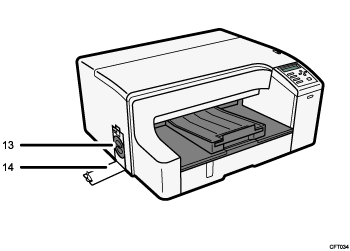

Rueda de alimentación de papel
Utilícela para soltar el papel atascado en la placa guía.
Cubierta izquierda
Por lo general, deje esta cubierta cerrada. Abra esta cubierta cuando necesite girar la rueda de alimentación de papel.
